Ogólne informacje na temat urządzenia kontroli PTZ UNIVIEW KB-1100

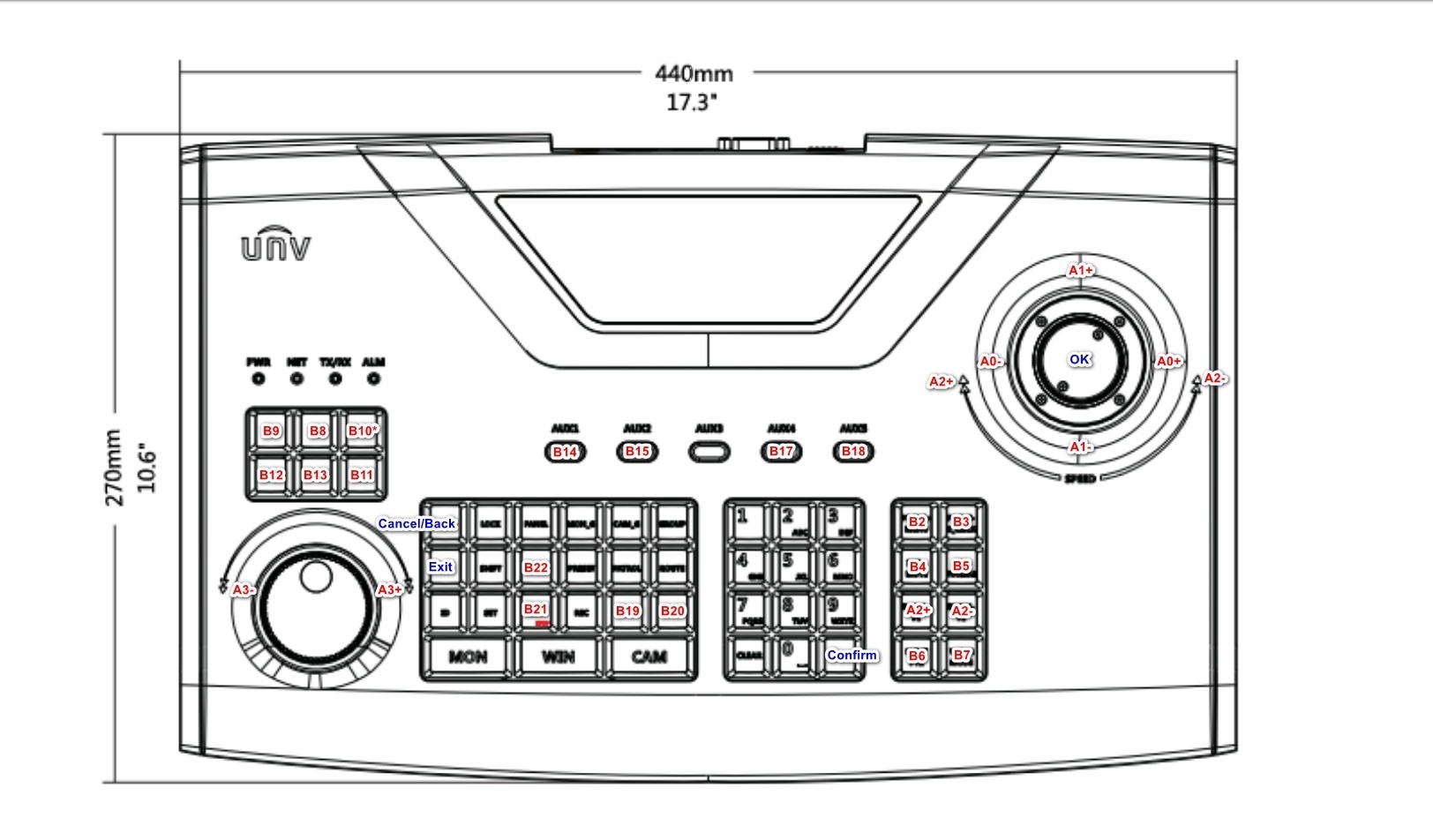

Schemat urządzenia kontrolnego PTZ UNIVIEW KB-1100 jest przedstawiony na poniższym obrazie.

Następujące fizyczne elementy kontrolne są dostępne dla tego urządzenia:

Joystick jest obrotowym elementem kontrolnym poruszającym się w trzech osiach:

  • Osi poziomej / Pan axis (przechylanie w lewo lub w prawo).
  • Osi pionowej / Tilt axis (przechylanie w górę lub w dół).
  • Osi zoomu (obracanie: zgodnie z ruchem wskazówek zegara bądź przeciwnie).

Prędkość obrotu na każdej z trzech osi zależy od stopnia odchylenia joysticka od pozycji domyślnej. Ruch jest wykonywany dopóki joystick nie wróci do pozycji domyślnej.

Jog-Wheel (nie jest zintegrowany Axxon One!) to rotacyjny element kontrolny, który można obracać wokół jednej osi; po jego zwolnieniu, wraca on do pozycji domyślnej. Na ilustracji jog-wheel jest widoczny dolnym lewym rogu (zewnętrzny okrąg).

Shuttle to rotacyjny element kontrolny poruszający się wokół własnej osi. Pozwala on na przerywany ruch w jednym lub dwóch kierunkach. Nie posiada on pozycji domyślnej; po jego zwolnieniu zostaje on w określonej pozycji. Na ilustracji jest on widoczny w lewym dolnym rogu (wewnętrzny okrąg)

Przycisk to wciskany element kontrolny reprezentujący jeden z dwóch stanów. Pozwala on na wyprowadzenie jednej z dwóch funkcji (funkcja wyprowadzana podczas wciskania, oraz podczas zwalniania przycisku). Gdy jest zwalniany, wraca do pierwotnej pozycji ("niewciśniętego" stanu).

Następujące bloki przycisków są zintegrowane:

  • blok przycisków kontroli odtwarzania (6 klawiszy po lewej; przycisk nagrywania jest wyzwalany poprzez naciśnięcie przycisku na joysticku);
  • blok przycisków kontroli ostrości, zoomu, przysłony, oraz presetów PTZ (8 klawiszy);

Następujące przyciski kontroli interfejsu urządzenia także są dostępne (nie są one powiązane z Axxon One):

  • Przycisk joysticka (OK) (równoznaczny z klawiszem ENTER).
  • Anuluj akcję / przejdź jeden krok wstecz w menu kontroli zdalnej (równoznaczny z klawiszem ESC).
  • Tryb wpisywania znaków (cyfry, małe litery, wielkie litery) jest regulowany poprzez klawisz SHIFT.
  • Przechodzenie między elementami menu jest regulowane poprzez przekazywanie sygnału ruchu w pionie bądź w poziomie jednym z elementów kontrolnym.

Konfigurowanie kontroli zdalnej przed nawiązaniem połączenia z Axxon One

Skonfigurować czteroosiowe urządzenie zdalnej kontroli PTZ Uniview KB-1100 należy przed utworzeniem odpowiedniego obiektu w Axxon One VMS. Należy wykonać następujące kroki:

  1. Włącz urządzenie kontrolne.
  2. Wpisz nazwę użytkownika oraz hasło w celu zalogowania się do urządzenia. Domyślne dane logowania:
    1. login: admin
    2. hasło: 123456
  3. Przejdź do konfiguracji sieciowej urządzenia. Aby to uczynić przejdź do menu Local Cfg -> Net Cfg, a następnie ustal wartości dla następujących parametrów:
    1. Adres IP
    2. Maska podsieci
    3. Brama domyślna

  4. Dodaj Serwer Axxon One do wewnętrznej konfiguracji urządzenia CCTV. Aby to uczynić, przejdź do menu Dev Manage -> Manual Cfg -> Add Dev, a następnie określ następujące ustawienia:

    1. ID – wpisz dowolną liczbę (zakres: 1-240, ID nie może kolidować z ID urządzenia kontroli zdalnej bądź z dowolnym innym dodanym urządzeniem).
    2. name – wpisz 1 do 8 znaków.
    3. DType – wybierz VMS (Video Management System, tzn. Axxon One).
    4. LType – wybierz NetWork (urządzenie jest integrowane do sieci dla celów połączenia z Axxon One).

    5. Po wybraniu LType, naciśnij przycisk na joysticku, a następnie wpisz adres IP Serwer Axxon One VMS, oraz wyznacz numer portu (domyślnie: 60000).

  5. Połącz się z Axxon One VMS, które zostało dodane w poprzednich kroku. Aby to uczynić, wpisz ID w menu FindDev -> Dev ID, a następnie wybierz znaleziony profil w menu Dev Manage -> Search Dev.

  6. Jeśli urządzenie zostanie wykryte, na wyświetlaczu ukaże się odpowiednia informacja.
  7. Naciśnij na pole ID; spowoduje to przejście do kontroli zdalnej dla Axxon One VMS.

Konfigurowanie urządzenia kontroli UNIVIEW KB-1100 jest zakończone.

Konfigurowanie UNIVIEW KB-1100 w Axxon One

Skonfiguruj UNIVIEW KB-1100 PTZ w następujący sposób:

  1. Przejdź do IP Device Discovery Wizard (zobacz: Dodawanie oraz usuwanie urządzeń IP).
  2. Z listy producentów wybierz Uniview-joystick (1).
  3. W polu Adres IP wpisz adres IP urządzenia (2).
  4. W polu Port wpisz numer portu zadeklarowany w konfiguracji urządzenia (3).
  5. Naciśnij .
  6. Włącz nowo utworzony Serwer IP oraz jego element dziedziczący Kanał.

Urządzenie UNIVIEW KB-1100 zostało skonfigurowane.
