Aby skonfigurować Rozpoznawanie tablic rejestracyjnych (RR), wykonaj następujące kroki:

  1. Pobierz i zainstaluj RR LPR ze strony internetowej.

    Informacja

    Aby narzędzie detekcji funkcjonowało dla Windows Server 2012 R2, upewnij się, że komponent Media Foundation jest zainstalowany.

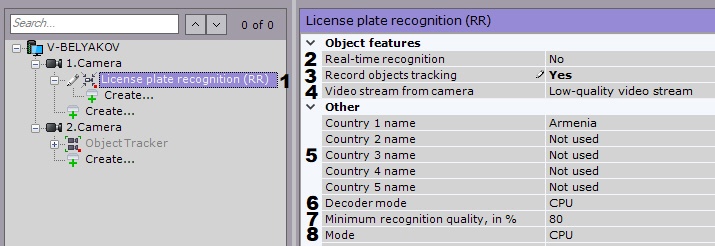

  2. Utwórz jeden z trzech obiektów Rozpoznawania tablic rejestracyjnych (RR), i zaznacz go (1).

  3. Jeśli narzędzie będzie używane w celu rozpoznawania tablic rejestracyjnych w czasie rzeczywistym, zaznacz Tak przy opcji Rozpoznawanie w czasie rzeczywistym (zobacz: Konfiguracja Rozpoznawania tablic rejestracyjnych w czasie rzeczywistym) (2).

  4. Jeśli niezbędny jest Zapis metadanych (3), zaznacz Tak.
  5. Jeśli kamera wspiera multistreaming, wybierz strumień wideo będący źródłem obrazu dla narzędzia detekcji. Wybranie strumienia wideo o niskiej jakości obniży obciążenie Serwera (4).
  6. Wybierz kraje, z których tablice rejestracyjne mają być rozpoznawane (5).
  7. Wybierz procesor dla dekodowania strumienia wideo przy parametrze Tryb dekodera (6). Jeśli wybierzesz GPU, dedykowana karta graficzna będzie traktowana priorytetowo (przy dekodowaniu przy użyciu chipów NVidia NVDEC). Jeśli nie ma odpowiedniego GPU, dekodowanie będzie się odbywać za pomocą technologii Intel Quick Sync Video. W innym przypadku, do dekodowania używane będzie CPU.
  8. Wybierz minimalną jakość ANPR w polu Minimalna skuteczność rozpoznania tablicy (%) (7).  Im wyższa skuteczność rozpoznawania, tym mniej fałszywych wyników pozytywnych.

  9. Wybierz procesor, z którego będzie korzystać narzędzie detekcji w polu Mode (8): CPU, lub NVidia GPU.

    Uwaga!

    Włączenie algorytmu na NVIDIA GPU może trwać do jednej minuty.

  10. Wyznacz okres między pierwotnym rozpoznaniem tablicy, a rejestracją zdarzenia w polu forceReportTimeout (10). Wartość Zero oznacza, że rejestracja odbędzie się, gdy ścieżka śledzonego obiektu opuści pole widzenia kamery.

    Informacja

    Pomiń ten krok dla Rozpoznawanie tablic rejestracyjnych - wyszukiwanie w archiwum (RR).

  11. Analizowane klatki są skalowane w dół do określonej rozdzielczości (4; 1920 pikseli po dłuższej krawędzi obrazu z kamery). Funkcjonuje to następująco:

    1. Jeśli dłuższa krawędź źródłowego obrazu przekracza wartość wyznaczoną w polu FrameScale, jest ona dzielona przez 2.

    2. Jeśli długość krawędzi nie przekracza określonej wartości, przeskalowana klatka będzie używana do celów analizy wideo.

    3. Jeśli długość krawędzi nadal przekracza określoną wartość, jest ona dzielona przez 2 do skutku.

      Informacja

      Dla przykładu: jeśli rozdzielczość obrazu źródłowego to 2048 * 1536, a limit ustawiony na 1000, obraz zostanie podzielony dwa razy:  pierwszy raz z 2048 * 1536 na 1024 * 768, a następnie z 1024 * 768 na 512 * 384; po pierwszym dzieleniu długość dłuższej krawędzi nadal jest większa od ustalonej wartości (1024 > 1000).

  12. Wyznacz ilość rdzeni używanych przez narzędzie detekcji w polu numOfThreads (11). Jeśli wartość to 0, proces rozpoznawania będzie korzystać wyłącznie ze rdzenia, na którym został uruchomiony

    Uwaga!

    Łączna wartość tego parametru dla wszystkich narzędzi detekcji LPR nie może przekroczyć liczby rdzeni CPU, bądź limitu wyznaczonego na 100.

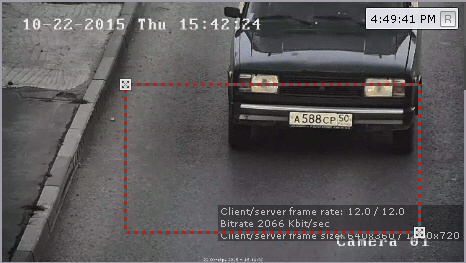

  13. Istnieje możliwość skonfigurowania pola detekcji ANPR w polu widzenia kamery. Strefa ta może być modyfikowana poprzez poruszanie punktami kotwiczącymi .

    Informacja

     Dla ułatwienia można nacisnąć przycisk  i skonfigurować pole detekcji tablic rejestracyjnych na stałym obrazie. Aby anulować zatrzymanie podglądu obrazu, naciśnij przycisk ponownie.

    Informacja

    Pole detekcji jest domyślnie wyświetlone. Naciśnij , aby je ukryć. Aby pokazać je ponownie, naciśnij przycisk jeszcze raz.

  14. Naciśnij Zastosuj.

Konfiguracja Rozpoznawania tablic rejestracyjnych (RR) jest zakończona.
