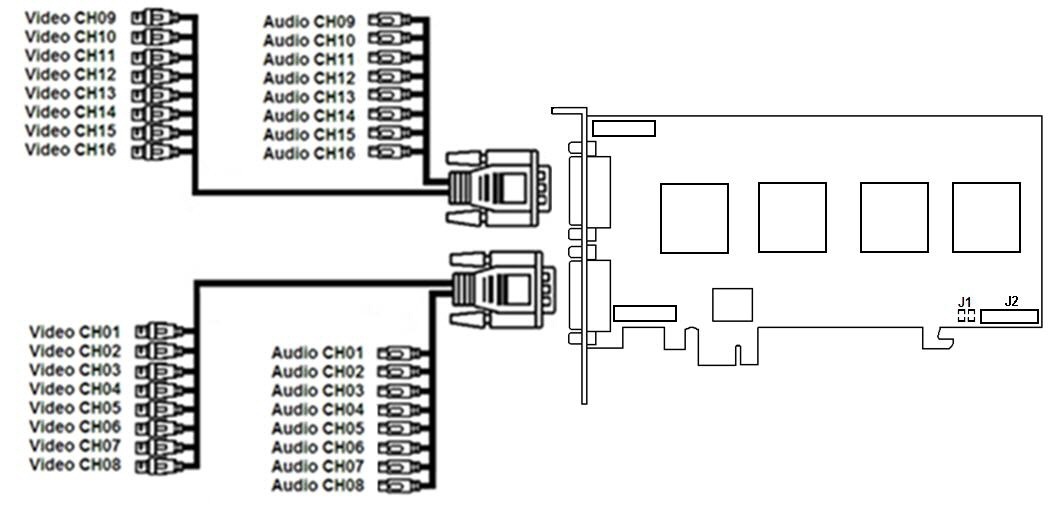

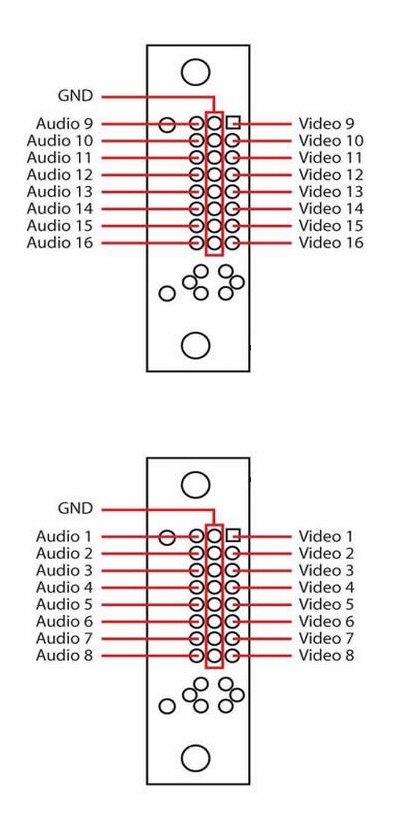

WS-216 비디오 캡처 카드에는 외부 DVI-I 핀이 두 개 있습니다. 비디오 및 오디오 연결은 각각 DVI-I/BNC 및 DVI-I/RCA 스터브를 사용하여 수행됩니다. 최대 8개의 카메라와 최대 8개의 사운드 소스를 WS-216 비디오 캡처 카드의 외부 핀 하나에 동시에 연결할 수 있습니다. 워치독 케이블은 J1 핀에 연결됩니다. DI/DO 카드는 J2 핀에 연결됩니다.
