맵에 카메라를 추가한 후 (맵에 비디오 카메라 추가 및 아이콘 크기 변경 참고) 다음 작업을 수행합니다.

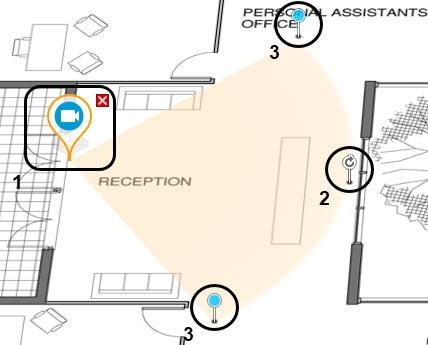

  1. 현장에서 카메라의 실제 위치를 나타내는  상의 위치로 비디오 카메라 아이콘을 드래그합니다 (1).
  2. 실제 현장과 동일한 방향으로 비디오 카메라의 시야를 설정합니다 (2).

  3. 맵에서 노드 포인트를 사용하여 현장의 실제 상황과 일치하도록 비디오 카메라의 시야를 조정합니다e (3).

  4. 비디오 이미지를 표시하려면 비디오 카메라의 시야 영역을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 비디오 표시 항목을 선택합니다 (4).

    Note

    이 옵션(비디오 표시 또는 비디오 숨기기)은 레이아웃 편집 모드와 별도로 구성할 수 있습니다. 이 경우 클라이언트를 다시 시작할 때까지 매개변수 설정이 저장됩니다.

  5. 비디오 표시 영역을 구성합니다.

    Important!

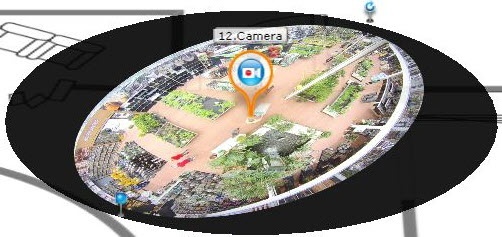

    천장 장착형 어안 카메라를 사용(Configuring fisheye cameras 참고)하여 비디오 이미지를 표시하려면, 카메라의 FoV(3)를 원 형태(360°)로 설정해야 합니다. 이 경우 비디오 카메라의 비디오 이미지가 지정된 영역에 직접 표시됩니다.

    Immervision 렌즈가 장착된 카메라에서 이 기능을 활성화하려면 PTZ 디스플레이 모드를 선택해야 합니다 (Configuring fisheye cameras 참고).

    카메라의 어안 시야가 천장 위치와 다른 경우 비디오 이미지 표시 영역을 사용할 수 없습니다.

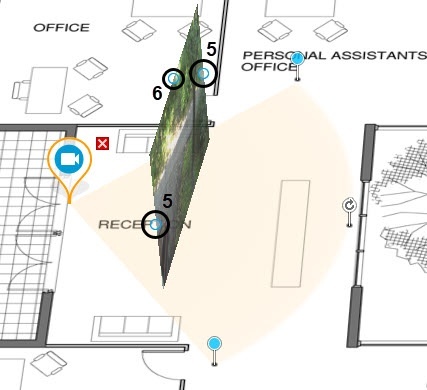

    1. 점을 사용하여 (5) 비디오 이미지 영역의 크기를 조정합니다(점을 마우스 왼쪽 버튼으로 클릭하고 커서를 누른 채 드래그).

    2. 점을 사용하여 (6) 해당 영역의 기울기 각도를 변경합니다.

      Note

      맵 작업 중에 지도 표시를 "평면"으로 전환할 수 있습니다. (인터랙티브 맵 사용자 지정 참고).

    3. 화면 오른쪽 하단에 있는 슬라이더를 사용하여 비디오 이미지 표시 영역의 투명도를 조정합니다.

표준 맵 보기 모드에서 카메라 구성이 완료되었습니다.
