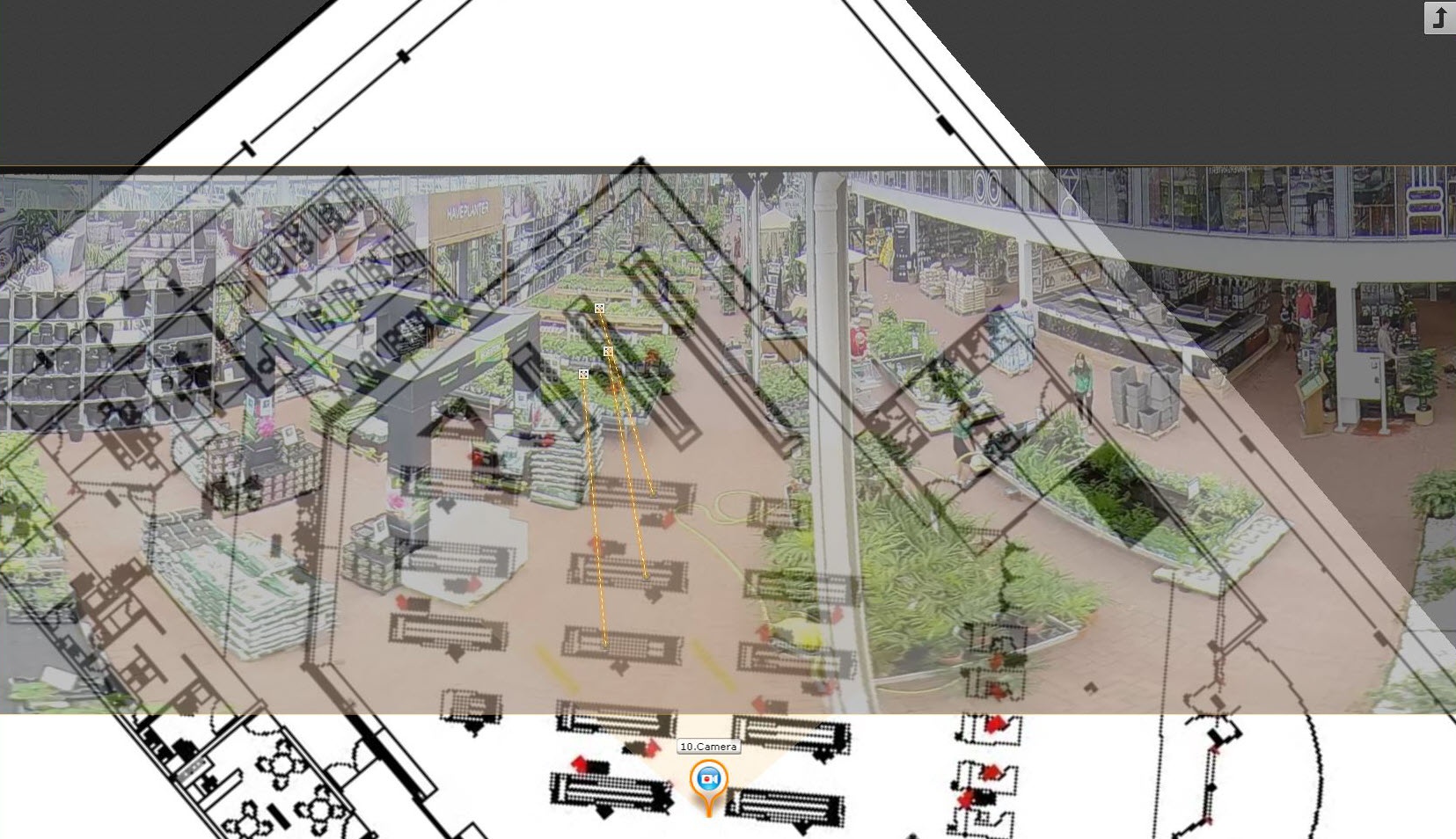

맵에 표시된 객체에 비디오를 연결할 수 있습니다. 이를 통해 비디오 감시를 더욱 시각적이고 유익하게 만들 수 있습니다.

이 기능은 Immersion 모드를 통해 사용할 수 있습니다 (Immersion 모드 참고).

비디오를 맵에 연결하려면 4개의 부착 지점을 사용하십시오. 비디오의 객체는 사이트 맵의 설명에 연결되어야 합니다.

의 기호와 객체를 연결하려면:

  1. 비디오에서 객체를 클릭합니다. 포인트가 추가됩니다.

    Important!

    이미지에 포인트를 지정할 때 다음 규칙을 따르십시오.

    1. 4개의 점은 모두 동일한 수평면에 속해야 합니다. 층이나 바닥에 포인트를 놓습니다.

    2. 한 줄에 3개의 점을 배치하지 마십시오.

    3. 점은 평면의 관점을 보여주어야 합니다.

  2. 맵에서 객체의 묘사를 클릭하세요. 두 번째 포인트가 추가되고 첫 번째 포인트에서 선으로 연결됩니다.

Important!

네 번째 링크가 만들어지면 두 번째 지점을 일부 영역에 배치하지 못할 수도 있습니다. 이는 시스템이 주어진 링크에 대한 비디오 및 지도를 표시하기 위한 유효한 각도를 찾을 수 없을 때 발생합니다. 링크가 잘못 설정되었을 가능성이 높습니다.

네 번째 링크를 추가한 후 영상과 맵의 감시 대상이 일치하도록 각도가 선택됩니다.

링크를 제거하려면 링크의 첫 번째 지점 위에 커서를 놓고 버튼을 클릭하십시오. 모든 링크를 추가한 후 마우스 왼쪽 버튼을 누른 채 드래그하면 이전에 설정한 포인트의 위치를 ​​변경할 수 있습니다.

비디오와 맵 간의 링크를 저장하려면 레이아웃 편집 모드를 종료하고 변경 사항을 저장하세요. 종료하고 변경 사항을 저장하기 전에 다음 중 하나가 발생하면 만든 링크가 삭제됩니다.

  • 맵에서 CCTV 카메라 아이콘의 위치가 변경됩니다.
  • 맵에서 카메라 영상 표시 영역의 표시 각도가 변경됩니다.
  • 맵에서 카메라의 시야는 어떤 방식으로든 변경됩니다.
