히트맵 구성

Attention!

히트맵을 표시하려면 최소한 하나의 메타데이터 소스가 필요합니다 (예: 객체 추적기—메타데이터에 대한 일반 정보 참고).

히트맵을 사용하면 프레임 내의 움직임 활동을 확인하고 객체가 가장 많이 움직이는 영역을 파악할 수 있습니다.

히트맵을 표시하려면 다음을 수행하세요.

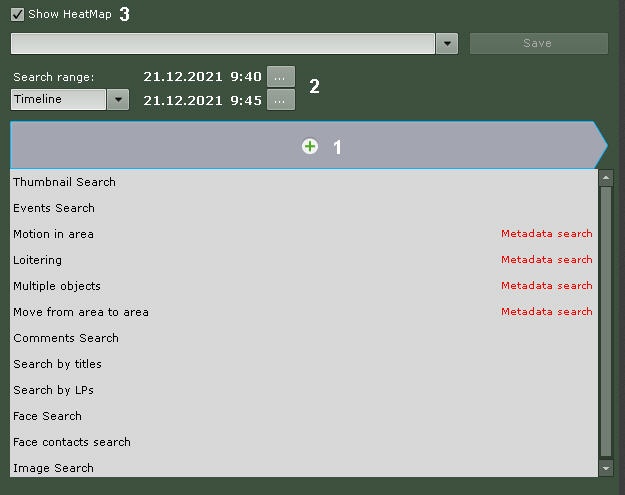

  1. 메타데이터를 사용하여 검색 유형을 선택하세요 (1, LPR 검색, 유사한 얼굴 검색, 조각에 대한 포렌식 검색(MomentQuest) 참고).
  2. 히트맵을 생성할 데이터에 따라 기간을 설정합니다 (2, 검색 간격 설정 참고).
  3. 히트맵 표시(Show HeatMap) 체크박스를 설정합니다 (3).
  4. 검색(Search) 버튼을 클릭하세요.

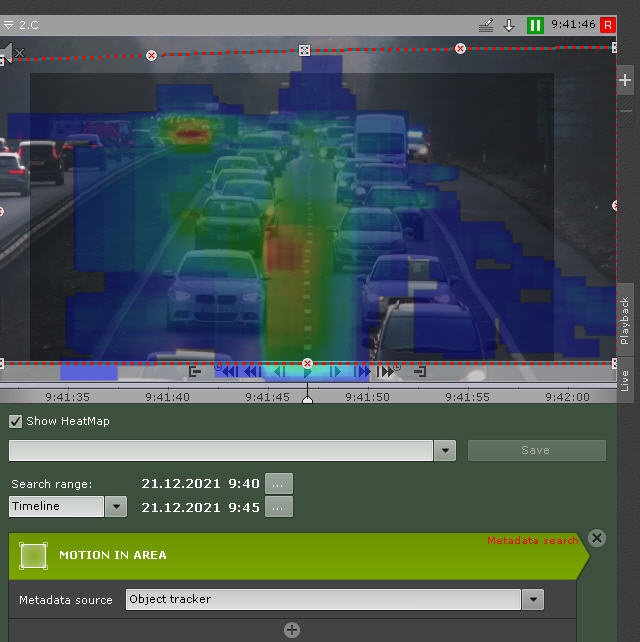

검색이 완료되면 에 히트 맵이 표시됩니다.

의 색상은 활동에 따라 파란색에서 빨간색으로 바뀝니다

파란색은 활동성이 낮음을 나타내고 빨간색은 활동성이 높음을 나타냅니다.

고급 히트맵 옵션 구성

검색 결과의 정확도를 높이기 위해 하나 이상의 추가 매개변수를 지정할 수 있습니다. 가능한 추가 매개변수의 수는 검색 기준에 따라 달라집니다 (검색 매개변수 구성 참고).

추가 검색 매개변수를 설정하려면  버튼을 클릭하세요 (검색 매개변수 구성 참고). 추가 매개변수를 설정할 때, 물체의 움직임이 감지된 열 지도 영역만 표시됩니다.

예를 들어, 객체의 색상 범위를 설정하면 지정된 색상의 객체가 움직이는 비디오 영역을 보다 정확하게 강조할 수 있습니다 (객체 색상 구성 참고). 이 경우 움직이는 객체에 초점을 맞추는 동안 히트 맵의 크기가 약간 변경될 수 있습니다.
