Dokumentation für die Version Axxon Next 3.1.1. Eine Dokumentation für andere Versionen ist [ebenfalls erhältlich].

DIe Zeitleiste ist eine grafische Darstellung der Zeitachse des Archivs und im mittleren Teil der Navigationsleiste angeordnet.



DIe Zeitleiste enthält Anzeigesymbole für vorhandene Aufnahmen - Spuren.

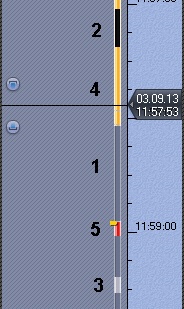

Die Alarmzeiten in der Spur werden in verschiedenen Farben dargestellt (je nach Vorliegen eines Alarms oder dem Ansprechen eines Detektors). Die Darstellung dieser oder jener Alarmmeldungen in der Zeitleiste hängt von den Filtereinstellungen ab (vgl. Abschnitt Alarmmeldungsfilter).

Bedingung

Farbe der Alarmzeit in der Spur

Kein Archiv (1)

Dunkelgrau

Kein Signal von der Videokamera (2)Schwarz

Archiv vorhanden (3)

Weiß

Aufzeichnung ins Archiv und Auslösung des Detektors im System (ohne Alarm) (4)

Orange

Archiv und Alarmmeldung vorhanden (5)

Rot

Hinweis

Die Farben der Alarmzeiten überlappen sich, wenn sie zeitlich zusammenfallen.

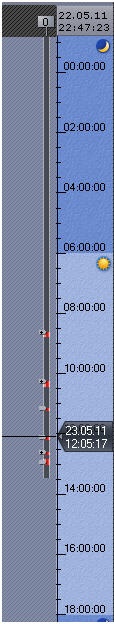

Im Moment, in dem einem Alarm ein Status zugewiesen wird (gefährlich, nicht gefährlich, falsch, nicht quittiert), wird die Spur mit einem Häkchen markiert. Der Zeiger wird auf der Zeitleiste in der Position, die dem Zeitpunkt des Alarmbeginns entspricht, angezeigt.


Die Markierung ändert ihre Farbe in Abhängigkeit vom Alarmstatus:

  1. Grün - falscher Alarm,
  2. Gelb - nicht gefährlicher Alarm,
  3. Rot - gefährlicher Alarm,
  4. Grau - nicht quittierter Alarm.

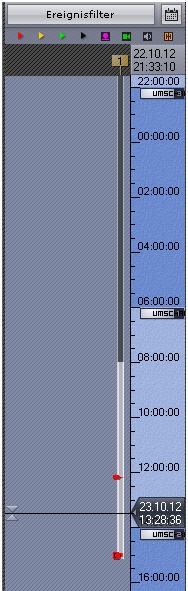

Der Hintergrund der Zeitleiste kann in zwei Stilen angezeigt werden (einstellungsabhängig (vgl. Abschnitt Einrichtung der Zeitleiste):

  1. Tag/Nacht,
  2. Schichtarbeit.

Es besteht die Möglichkeit, die Zeitleiste mit der Maus zu scrollen und zu zoomen.

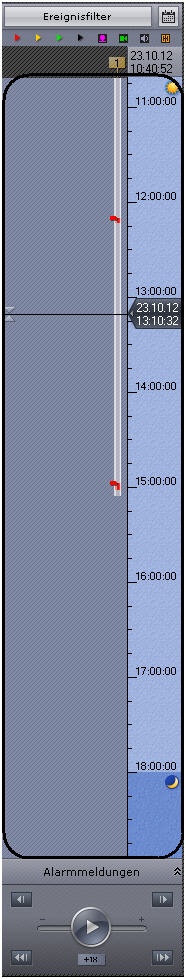

Zum Scrollen der Zeitleiste platzieren Sie den Mauszeiger auf ihrem Hintergrund (angezeigt im Stil Tag/Nacht oder im Stil Schichtarbeit) und verschieben ihn bei gedrückter linker Maustaste in vertikaler Richtung. Um die Darstellungsgröße der Zeitleiste zu ändern, klicken Sie mit der rechten Maustaste auf den Hintergrund der Zeitleiste (Tag/Nacht oder Schichtarbeit), halten die Taste gedrückt und verschieben den Mauszeiger nach unten, um die Darstellung zu verkleinern oder nach oben, um sie zu vergrößern.

Hinweis

Das Scrollen und Zoomen der Zeitleiste ist auch mit Hilfe der Positionsauswahlleiste möglich (vgl. Abschnitt Positionsauswahlleiste).

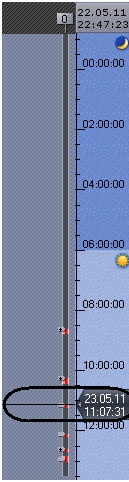

Mithilfe der Zeitleiste können Sie auswählen, ab welchem Zeitpunkt die Wiedergabe einer Aufnahme im Kamerafenster gestartet werden soll. Um auszuwählen, ab welchem Zeitpunkt die Wiedergabe beginnen soll, können Sie entweder mit der linken Maustaste auf den Zeiger klicken, sie gedrückt halten und den Zeiger zur gewünschten Position ziehen oder einfach mit der linken Maustaste auf die gewünschte Position der Zeitleiste klicken.

Gibt es an der ausgewählten Position keine Aufnahme, springt der Zeiger automatisch auf die Position der nächstgelegenen Aufnahme.

Hinweis

Der Zeiger der Zeitleiste lässt sich auch durch genaue Angabe von Datum und Zeit auf die gewünschte Position einstellen (vgl. Abschnitt Einstellen des Zeigers der Zeitleiste auf die gewünschte Position).

Die Positionierung des Zeigers ist auch anhand der Liste der Alarmmeldungen möglich (vgl. Abschnitt Liste der Alarmmeldungen).
