Zur Einrichtung des Videodetektors für Bewegungen sind folgende Schritte durchzuführen:

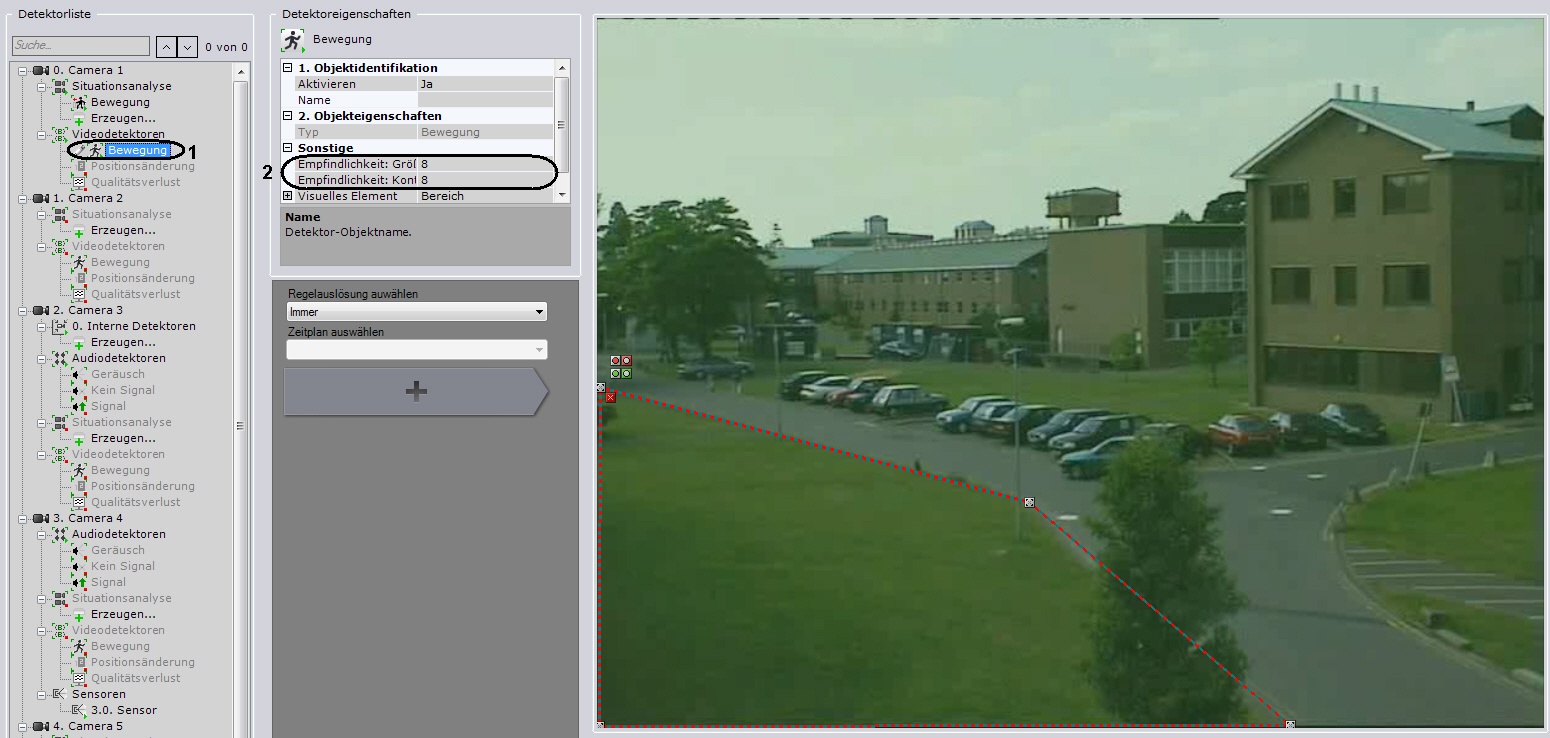

  1. Heben Sie in der Detektorliste das Videodetektorobjekt Bewegung hervor (1).
  2. Helligkeitsunterschied zwischen dem aktuellen Frame und dem Hintergrund einen Schwellwert überschreitet, der vom Parameter Empfindlichkeit: Kontrast bestimmt wird (7 bei einem Empfindlichkeitswert von 16 und 29 bei einem Wert von 0). Der Detektor gilt als ausgelöst, wenn die Menge der sich unterscheidenden Punkte einen Schwellwert überschreitet, der von der Einstellung Empfindlichkeit: Größe bestimmt wird (3 Abbildungspunkte 80x60 bei einem Empfindlichkeitswert von 10 und 53 bei einem Wert von 0).

  3. Geben Sie im Kamerafenster die Zonen und/oder Masken für die Bewegungserfassung analog zu den Situationsanalysedetektoren an.

    Hinweis

    Vgl. Schritte 2-4 im Abschnitt Definition allgemeiner Erfassungszonen.

  4. Klicken Sie auf Übernehmen.

Die Einrichtung des Bewegungsdetektors ist damit abgeschlossen.
