Para consolidar los servidores de distintas redes separadas por routers en el dominio Axxon, es preciso hacer lo siguiente:

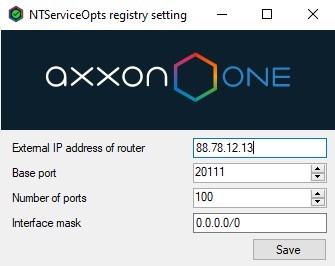

  1. Indique el rango de puertos para la operación y la dirección IP pública del router en todos los servidores que vayan a incluirse en el dominio Axxon (ver Herramienta de ajustes de red).

    Atención

    Los rangos de puertos de servidor del dominio Axxon no pueden coincidir en la misma red.

    Por defecto, el puerto base es 20111, y el rango de puertos es 20111-20210. Por tanto, es necesario establecer el segundo servidor en un rango de puertos entre 20211-20310 y para el tercer servidor el rango de puerto debe estar entre 20311-20410, y así sucesivamente (ver Puertos utilizados por el paquete de software Axxon One).

    Atención

    La dirección IP pública del router debe ser fija.

  2. En cada router, remita los puertos especificados del servidor, localizado detrás de este interruptor y el puerto gRPC API 20109.
  3. Conecte el cliente al servidor de cualquier red (ver Iniciar un cliente Axxon One, Conectar el cliente al servidor tras NAT).
  4. Añada manualmente otros servidores al dominio Axxon usando la dirección IP pública del router correspondiente y el puerto base externo del servidor (ver Añadir un servidor a u dominio Axxon existente).

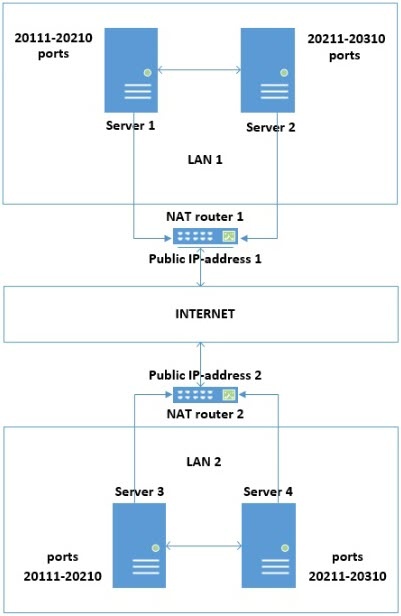

Ejemplo:

Para combinar servidores en un dominio Axxon en esta configuración, siga estos pasos:

  1. En el servidor 1, indique el rango de puertos 20111-20210 y la dirección IP pública del router 1.
  2. En el servidor 2, indique el rango de puertos 20211-20310 y la dirección IP pública del router 1.
  3. En el servidor 3, indique el rango de puertos 20111-20210 y la dirección IP pública del router 2.
  4. En el servidor 4, indique el rango de puertos 20211-20310 y la dirección IP pública del router 2.
  5. En el router 1, configure el envío de:
    1. los puertos de router 20111-20210 a la dirección IP interna del servidor 1 y los puertos 20111-20210;
    2. los puertos de router 20211-20310 a la dirección IP interna del servidor 2 y los puertos 20211-20310;
    3. el puerto gRPC API 20109 (siempre fijo) a la dirección IP interna del servidor 1 y a la dirección IP interna del servidor 2.
  6. En el router 2, configure el envío de:
    1. los puertos de router 20111-20210 a la dirección IP interna del servidor 3 y los puertos 20111-20210;
    2. los puertos de router 20211-20310 a la dirección IP interna del servidor 4 y los puertos 20211-20310;
    3. el puerto gRPC API 20109 (siempre fijo) a la dirección IP interna del servidor 3 y a la dirección IP interna del servidor 4.
  7. Conéctese al servidor 1.
  8. Añada manualmente el servidor 2 al dominio Axxon usando la dirección IP local del servidor 2 y el puerto 20211.
  9. Añada manualmente el servidor 3 al dominio Axxon usando la dirección IP pública del 2 y el puerto 20111.
  10. Añada manualmente el servidor 4 al dominio Axxon usando la dirección IP pública del 2 y el puerto 20111.
