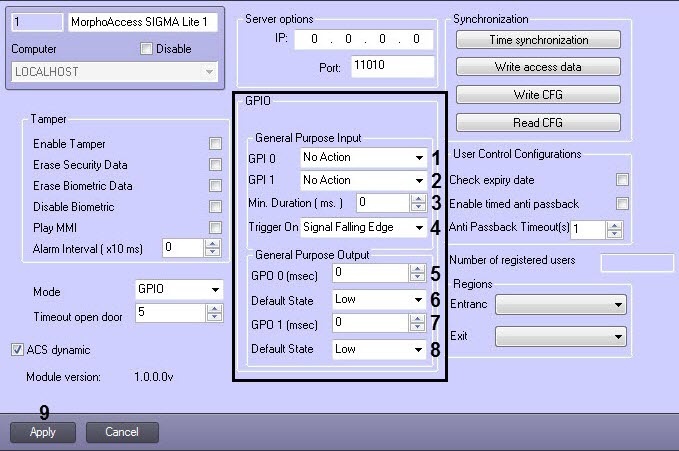

Настройка контроллера MorphoAccess SIGMA Lite в режиме работы GPIO (General Purpose Input Output) осуществляется следующим образом:

1. В раскрывающемся списке GPI 0 (1) выбрать необходимые действия для нулевого входа общего назначения в случае наступления события, заданного в Trigger On (4):
   1. No Action - действия не требуются.
   2. Delete Template(s) - стереть все биометрические шаблоны.
   3. Reboot Device - перезагрузка контроллера.
   4. Alarm - активация звукового  сигнала, звучащего в течение 5 секунд.

2. В раскрывающемся списке GPI 1 (2) выбрать необходимые действия для первого входа общего назначения в случае наступления события, заданного в Trigger On (4):
   1. No Action - действия не требуются.
   2. Delete Template(s) - стереть все биометрические шаблоны.
   3. Reboot Device - перезагрузка контроллера.
   4. Alarm - активация звукового  сигнала, звучащего в течение 5 секунд.
3. В поле Min. Duration (ms.) (3) ввести время в микросекундах, по истечению которого, если не изменится состояние реле после подачи соответствующего сигнала, будут активированы действия, заданные в GPI 0 (1) и GPI 1 (2).
4. В раскрывающемся списке Trigger On (4) выбрать событие, по которому необходимо выполнять действия, заданные в GPI 0 (1) и GPI 1 (2):
   1. Signal Falling Edge - переход из состояния включенного реле в состояние выключенного.
   2. Signal Rising Edge - переход из состояния выключенного реле в состояние включенного.
5. В поле GPO 0 (msec) (5) ввести время в миллисекундах для нулевого выхода общего назначения, по истечении которого выход будет переведен в состояние по умолчанию.
6. В раскрывающемся списке Default State (6) выбрать состояние выхода по умолчанию:
   1. Low - реле выхода отключено. При получении доступа состояние реле будет изменено на High (будет включено).
   2. High - реле выхода включено. При предоставлении доступа состояние реле изменится на Low (будет отключено).
7. В поле GPO 1 (msec) (7) ввести время в миллисекундах для первого выхода общего назначения, по истечении которого выход будет переведен в состояние по умолчанию.
8. В раскрывающемся списке Default State (8) выбрать состояние выхода по умолчанию:
   1. Low - реле выхода отключено. При получении доступа состояние реле будет изменено на High (будет включено).
   2. High - реле выхода включено. При предоставлении доступа состояние реле изменится на Low (будет отключено).
9. Нажать на кнопку Apply (9) для применения изменений.

Настройка контроллера MorphoAccess SIGMA Lite в режиме работы GPIO (General Purpose Input Output) завершена.
