지도에 표시된 객체에 비디오를 연결할 수 있습니다. 이를 통해 비디오 감시를 더욱 시각적이고 유익하게 만들 수 있습니다.
이 기능은 immersion 모드를 통해 사용할 수 있습니다e (Immersion mode 참고).
비디오를 지도에 연결하려면 4개의 부착 지점을 사용하십시오. 비디오의 개체는 사이트 맵의 설명에 연결되어야 합니다.
지도의 기호와 객체를 연결하려면:
비디오에서 체를 클릭합니다. 포인트가 추가됩니다
You can link video to the objects shown on a map. This allows making video surveillance more visual and informative.
The feature is available through immersion mode (see Immersion mode).

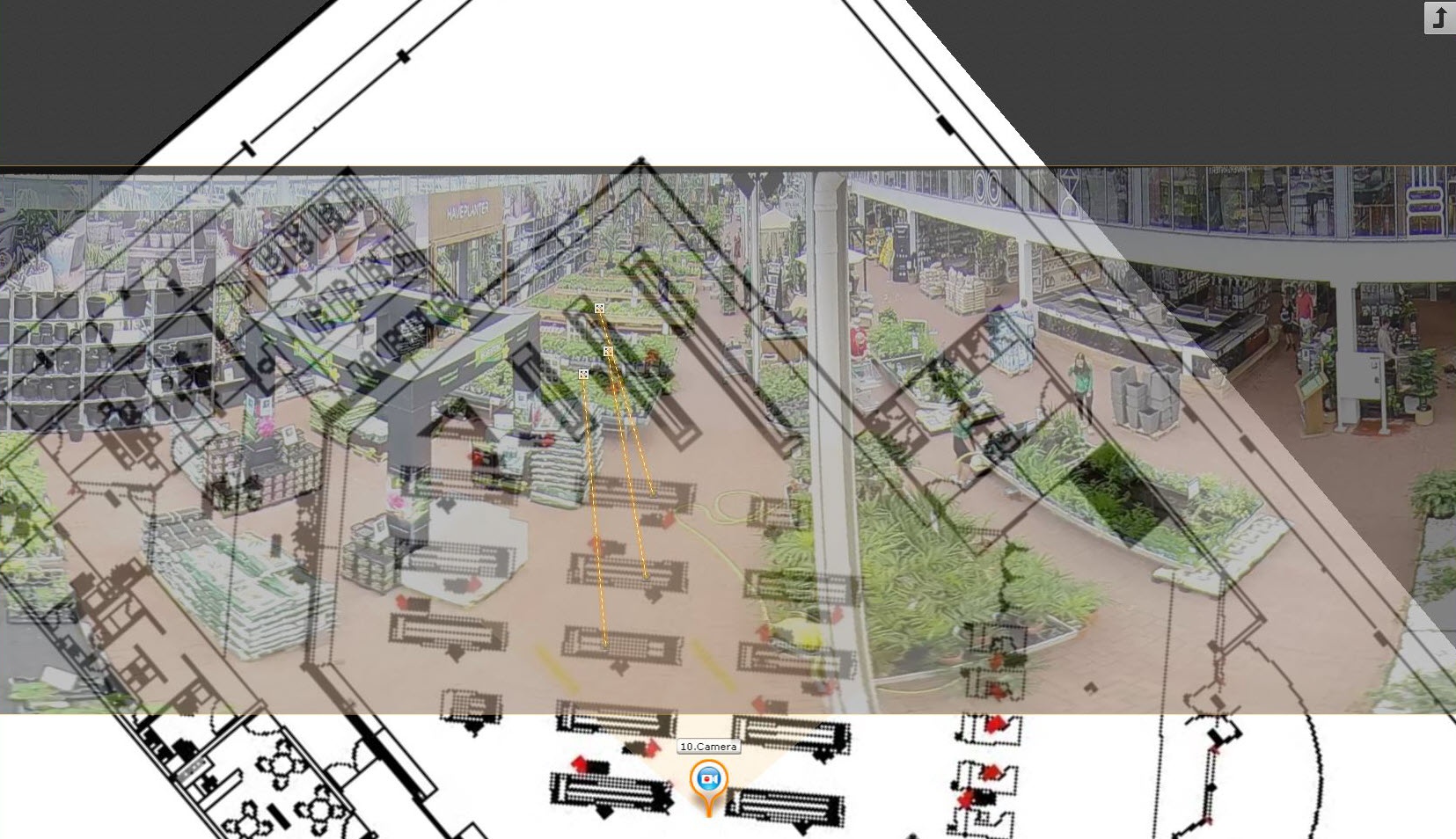

To link video to a map, use the four attachment points. Objects in the video need to be linked to their depiction on the site map.
To link objects with symbols on the map:
Click an object in the video. A point is added.
Click on the depiction of the object on the map. A second point is added, connected by a line to the first pointNote title Important! When specifying points on an image, follow the rules:
1. All 4 points should belong to the same horizontal plane. Place points on the floor or on the ground.
2. Do not place 3 points on one line.
3. Points should show the perspective of the plane.
이미지에 점을 지정할 때 다음 규칙을 따르십시오.
1. 4개의 점은 모두 동일한 수평면에 속해야 합니다. 바닥이나 바닥에 포인트를 놓습니다.
2. 한 줄에 3개의 점을 배치하지 마십시오.
3. 점은 평면의 관점을 보여주어야 합니다.
- 지도에서 물체의 묘사를 클릭하세요. 두 번째 점이 추가되고 첫 번째 점에 선으로 연결됩니다.
| Note | ||
|---|---|---|
| ||
When a fourth link is made, it is possible that the second point cannot be placed in some areas. This occurs when the system cannot find a valid angle for displaying the video and map for the given links. Most likely, the links have been set incorrectly. |
After a fourth link is added, an angle is chosen so that the surveillance objects in the video and on the map coincide.
To remove a link, place the cursor above the first point in the link and click the
button. After all links are added, it is possible to change the location of previously set points by dragging them while holding the left mouse button.
To save links between video and the map, exit layout editing mode and save changes. The links you make are discarded if any of the following occur before you exit and save changes:
네 번째 링크가 만들어지면 두 번째 지점을 일부 영역에 배치하지 못할 수도 있습니다. 이는 시스템이 주어진 링크에 대한 비디오 및 지도를 표시하기 위한 유효한 각도를 찾을 수 없을 때 발생합니다. 링크가 잘못 설정되었을 가능성이 높습니다. |
네 번째 링크를 추가한 후 영상과 지도의 감시 대상이 일치하도록 각도가 선택됩니다.
링크를 제거하려면 링크의 첫 번째 지점 위에 커서를 놓고 버튼을 클릭하십시오. 모든 링크를 추가한 후 마우스 왼쪽 버튼을 누른 채 드래그하면 이전에 설정한 포인트의 위치를 변경할 수 있습니다.
비디오와 지도 간의 링크를 저장하려면 레이아웃 편집 모드를 종료하고 변경 사항을 저장하세요. 종료하고 변경 사항을 저장하기 전에 다음 중 하나가 발생하면 만든 링크가 삭제됩니다.
- 지도에서 CCTV 카메라 아이콘의 위치가 변경됩니다.
- 지도에서 카메라 영상 표시 영역의 표시 각도가 변경됩니다.
- 지도에서 카메라의 시야는 어떤 방식으로든 변경됩니다
...
- .
