Dokumentation für die Version Axxon Next 3.1.1. Eine Dokumentation für andere Versionen ist [ebenfalls erhältlich].

Auf Seite


Diese Anleitung enthält kurze Informationen zur Arbeit mit folgenden Hauptelementen der Benutzeroberfläche der Softwareplattform Axxon Next:

  1. Videoüberwachungsfenster
  2. Layouts
  3. Archivnavigationsleiste
  4. Archivanalysemodus
  5. PTZ-Steuerleiste

Der Zugriff auf diese Elemente erfolgt über die Registerkarte Layouts.

Anmerkung

Das Videoüberwachungsfenster kann zur Bewertung vorgefallener Alarmmeldungen in der Registerkarte Alarmauswertung angezeigt werden.

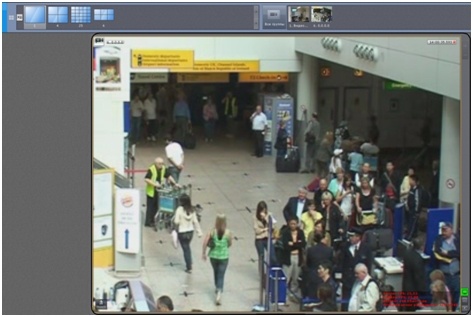

Videoüberwachungsfenster

Das Videoüberwachungsfenster dient der Ausgabe des Videostreams auf den Computermonitor mit bestimmten Parametern zur Durchführung der Videoüberwachung sowie zur Ansicht und forensischen Suche im Videoarchiv. Auch verfügt das Videoüberwachungsfenster über Funktionen zur Generierung und Auswertung von Alarmmeldungen im Verlauf der Bildüberwachung eines Objekts.

Das Kontextmenü des Videoüberwachungsfensters dient dem Zugriff auf folgende Funktionen (in Abhängigkeit vom eingeschalteten Videoüberwachungsmodus):

Anmerkung

Zur Auswahl des Videoüberwachungsmodus sind die Registerkarten in der rechten unteren Ecke des Videoüberwachungsfensters zu verwenden.
  1. Videoüberwachungsfunktion,
  2. Audiokontrollfunktion,
  3. Export von Frames und Aufnahmen,
  4. PTZ-Trace,
  5. Anzeige des aktuellen Sensorstatus,
  6. Ralaissteuerung.

Zum Aufruf des Kontextmenüs des Videoüberwachungsfensters müssen Sie mit der linken Maustaste auf das Kamerasymbol in der linken oberen Ecke dieses Fensters klicken.

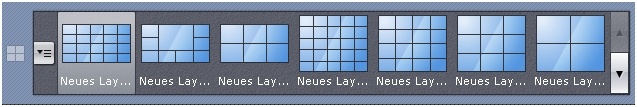

Layouts

Ein Anwender der Softwareplattform Axxon Next  hat Zugriff auf die Layoutleiste . Die Layoutleiste arbeitet im Benutzer- und im Standardmodus.

In der Voreinstellung ist der benutzerdefinierte Modus der Layoutleiste eingeschaltet. Die Auswahl des Betriebsmodus der Layoutleiste erfolgt in der Registerkarte EinstellungenÞ  Оptionen Þ Benutzeroberfläche.

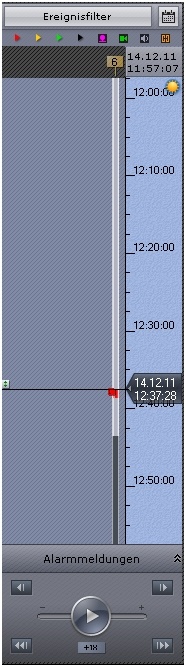

Archivnavigationsleiste

Die Archivnavigationsleiste wird automatisch im rechten Bildschirmbereich angezeigt, wenn das Videoüberwachungsfenster in den Archivmodus oder den forensischen Suchmodus im Archiv wechselt.

Die Archivnavigationsleiste dient der Ausführung folgender Funktionen:

  1. Archivnavigation,
  2. Wiedergabe von Aufnahmen,
  3. Auswahl des Wiedergabemodus: Vorwärts- oder Rückwärtsrichtung,
  4. Einstellung der Wiedergabegeschwindigkeit,
  5. Auswahl der Alarme zur Anzeige in der Zeitleiste und in der Liste der Alarmmeldungen,
  6. Vorschau der Liste der Alarmmeldungen des gewählten Typs.

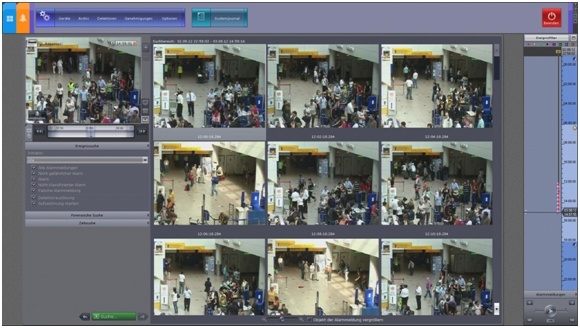

Archivanalysemodus

Der Archivanalysemodus dient der Suche nach Videoaufnahmefragmenten im Archiv und ihrer Analyse.

Im Archivanalysemodus sind 3 Sucharten verfügbar:

  1. Ereignissuche
  2. Zeitsuche
  3. Forensische Suche

Die forensische Suche ermöglicht das Auffinden von Fragmenten im Archiv nach folgenden Suchkriterien:

  1. Bewegung im Bereich
  2. Kreuzung einer virtuellen Linie mit der Objektbahn
  3. Herumlungern (lange Objektaufenthalt in der ausgewählten Zone)
  4. Gleichzeitiger Aufenthalt einer großen Anzahl von Objekten im Bereich
  5. Bewegung von einem Bereich in den anderen

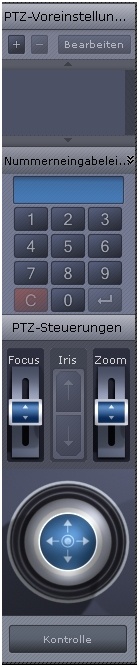

PTZ-Steuerleiste

Die PTZ-Steuerleiste erscheint automatisch im rechten Bereich des Bildschirms, wenn das Videoüberwachungsfenster des Telemetriegeräts im Echtzeitmodus aktiviert wird.

Die PTZ-Steuerleiste dient der Ausführung folgender Funktionen:

  1. Steuerung der Telemetriegeräte,
  2. Eingabe von und Übergang zu Voreinstellungen der Videokamera,
  3. Start/Stopp der Kontrolle
