Wenn eine Kamera über einen integrierten oder steckbaren digitalen Ausgang verfügt, wird das Relais-Objekt in der Objektstruktur als untergeordnetes Objekt der Kamera angezeigt.  Die Gesamtzahl der Relais-Objekte für eine Kamera entspricht der Anzahl seiner steckbaren digitalen Ausgänge.

Wenn ein Gerät als IP-Server definiert ist, wird ein Relais als untergeordnetes Element eines Kanal-Objekts in der Objektstruktur angezeigt.

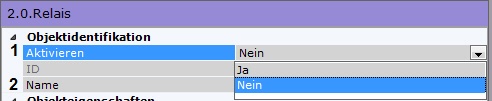

  1. Wählen Sie das Objekt Relais im Objektbaum.

  2. Schalten Sie das Gerät ein (1).

    Hinweis

    Wenn ein Relais einem Kanal-Objekt untergeordnet ist, gilt Folgendes:

    1) Beim Einschalten eines Relais wird automatisch das übergeordnete Kanal-Objekt aktiviert.

    2) Durch Deaktivieren aller untergeordneten Sensor- und Relais objekte wird das übergeordnete Kanal objekt automatisch deaktiviert.

  3. Geben Sie die Bezeichnung des Relais ein (2).

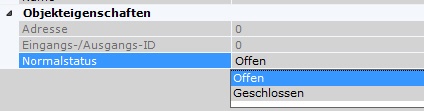

  4. Legen Sie den Status des Relais fest, in dem es sich bei fehlendem Alarm befinden soll.
  5. Klicken Sie auf Übernehmen.

Als Ergebnis wird das Relais in den vorgegeben Betriebsmodus geschaltet.

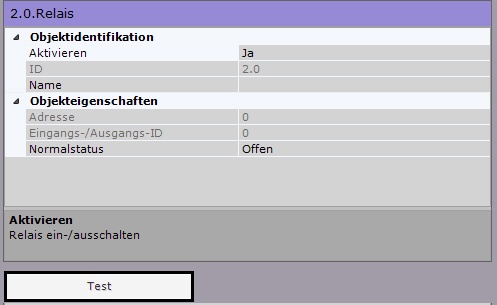

Um die Relaisfunktion zu überprüfen, klicken Sie auf die Schaltfläche Tes.Ist das Relais korrekt eingestellt, erfolgt die Änderung seines Status kurzfristig.

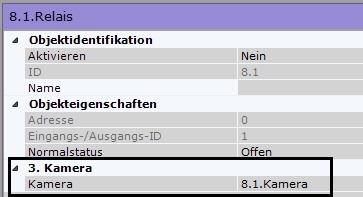

Ist das Relais Teil eines IP-Servers, besteht die Möglichkeit, in den Relaisparametern die Videokamera des IP-Servers auszuwählen, der es zugeordnet wird. Nach Durchführung dieses Vorgangs wird das Relaisobjekt zu einem Kindobjekt in Bezug auf die gewählte Kamera.
