Aby skonfigurować detekcję ruchu:

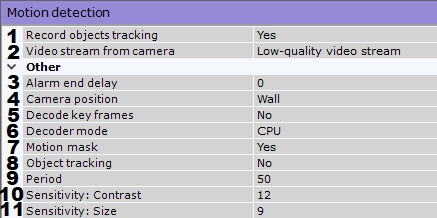

  1. Narzędzie Detektor ruchu może otrzymywać metadane o trackowaniu generowane przez narzędzie Maskowania obiektu. Domyślnie metadane są zapisywane w bazie danych. Aby wyłączyć zapis metadanych, zaznacz Nie przy opcji Zapis metadanych (1).


  2. Jeśli kamera wspiera multistreaming, wybierz strumień, dla którego detekcja ruchu będzie aktywna (2). Wybranie strumienia o niskiej jakości obniży obciążenie Serwera.

  3. W polu Alarm end delay (3) wybierz wartość w sekundach dla okresu, w którym narzędzie detekcji pozostaje wyzwolone po tym, jak detekcja ruchu się zakończy. Jeśli detekcja ruchu uruchomi się ponownie przed zakończeniem tego okresu, nie zostanie stworzone kolejne zdarzenie.

  4. Dla kamery typu fish-eye, niezbędne jest określenie jej pozycji w polu Pozycja montażu kamery (4) w celu ograniczenia ryzyka fałszywych alarmów. Parametr ten jest ignorowany dla innych typów kamer.

  5. Jeśli jest to konieczne, włącz Dekodowanie klatek kluczowych (5). Spowoduje to, że będą dekodowane wyłącznie klatki kluczowe.

    Uwaga!

    Ustawienia te dotyczą wszystkich kodeków. Jeśli kodek posiada klatki kluczowe oraz p-klatki, klatka kluczowa będzie dekodowana nie częściej niż co 500 milisekund. W przypadku kodeka MJPEG, każda klatka jest I-klatką (klatką kluczową).

    Opcja ta obniża obciążenie Serwera, lecz wpływa negatywnie na jakość detekcji.

    Opcja ta powinna być ustawiona na "ślepych" Serwerach (Serwerach, które nie wyświetlają wideo), na których niezbędne jest realizowanie detekcji.

    Uwaga!

    Parametry Czas pomiędzy analizowaniem klatek i  Dekodowanie klatek kluczowych są powiązane.

    Jeśli żaden lokalny Klient nie jest podłączony do Serwera, dla zdalnych Klientów są ustawione następujące reguły:

    • Jeśli czas pomiędzy klatkami kluczowymi jest większy niż wartość wpisana w polu Czas pomiędzy analizowaniem klatek, narzędzie detekcyjne będzie analizować klatki kluczowe.
    • Jeśli czas pomiędzy klatkami kluczowymi jest mniejszy niż wartość wpisana w polu Czas pomiędzy analizowaniem klatek, narzędzie detekcyjne będzie korzystać z ustawionej wartości.

    Jeśli chociaż jeden lokalny Klient jest połączony z Serwerem, narzędzie detekcji będzie używać ustalonej wartości. Po rozłączeniu się lokalnego Klienta, reguły dla zdalnych klientów będą ponownie aktywne.

  6. Wybierz procesor, który ma dekodować strumień wideo (6). Jeśli wybierzesz GPU, karty dedykowane będą priorytetyzowane (dla chipów NVidia NVDEC). Jeśli odpowiedni GPU nie zostanie znaleziony, dekodowanie będzie się odbywać w technologii Intel Quick Sync Video. W innym przypadku, do dekodowania wykorzystane zostanie CPU.

  7. Analiza obrazu bada różnice między obecną klatką, a statycznym tłem (10, 11). W zależności od sceny, rekomendowane są następujące ustawienia kontrastu i rozmiaru:

    1. Wysoka czułość (np. dla ulic, gdzie obiekty są mniejsze):

      1. Czułość: kontrast = 16.

      2. Czułość: rozmiar = 10.

    2. Średnia czułość (domyślne wartości dla większości scen):

      1. Czułość: kontrast = 12.

      2. Czułość: rozmiar = 9.

    3. Niska czułość (kamery wewnątrz budynków, o średniej odległości od obiektów ok. 4m):

      1. Czułość: kontrast = 8.

      2. Czułość: rozmiar = 8.

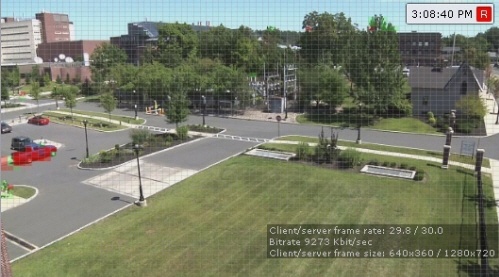

        Pole Maskowanie obiektu (7) określa, czy w oknie podglądu kamery będzie widoczna siatka przedstawiająca fragmenty obrazu, w których wykryty został ruch. Opcja ta może być użyta w celu ułatwienia określania odpowiedniej wartości dla czułości. Aby wyłączyć tę opcję, ustal wartość wartość Maskowania obiektu na Nie.


        Jeśli wykryty zostanie ruch, ale nie przekroczy wartości czułości (zgodnie z ustawieniami), komórki maski będą wyświetlane na zielono. Jeśli wartości czułości zostaną przekroczone, a przez to Detekcja ruchu zostanie wyzwolona, komórki będą wyświetlane na czerwono.

  8. Aby śledzone obiekty oraz ich parametry (procent szerokości/wysokości pola widzenia kamery, kolor) wyświetlały się w oknie podglądu kamery, zaznacz Tak przy polu Włącz śledzenie (8).

  9. W polu Czas między analizowaniem klatek / Ilość klatek analizowanych na sekundę określ czas w milisekundach między analizowaniem kolejnych klatek wideo (9). Wartość ta powinna mieścić się w przedziale [0, 10000]. Jeśli wartość to 0, analizowana jest każda klatka.

    Uwaga!

    W wersji Axxon Next 4.5.4 lub nowszej parametr ten oznacza ilość klatek analizowanych na sekundę i powinien mieścić się w przedziale [0,016 - 100].

  10. Domyślnie Analiza ruchu dotyczy całego pola widzenia kamery. Istnieje możliwość wyznaczenia masek dla sektorów w polu widzenia kamery, które mają nie być śledzone.
    Maski te są konfigurowane podobnie do narzędzi analizy sceny (zobacz: Tworzenie stref dla Analizy Sceny).

  11. Naciśnij Zastosuj.

Konfiguracja Detektora ruchu jest zakończona.
