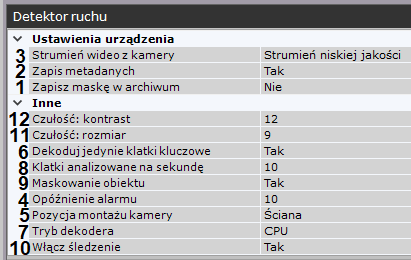

Aby skonfigurować detekcję ruchu:

  1. Aby włączyć zapis maski ruchu do archiwum, zaznacz Tak dla parametru Zapisz maskę w archiwum (1).


  2. Narzędzie detekcji ruchu może zapisywać metadane generowane przez śledzenie obiektów. Aby włączyć tę opcję, wybierz Tak dla parametru Zapis metadanych (2).
  3. Jeśli kamera zapewnia wiele strumieni wideo, wybierz Strumień wideo z kamery (3).

  4. W polu Opóźnienie alarmu (4) wybierz w sekundach długość okresu, przez który narzędzie detekcji ma pozostać wyzwolone po tym, jak detekcja ruchu się zakończy. Jeśli detekcja ruchu uruchomi się ponownie przed zakończeniem tego okresu, nie zostanie stworzone kolejne zdarzenie (poprzednie zdarzenie przedłuży się).

  5. Dla kamery typu fish-eye, niezbędne jest określenie jej pozycji w polu Pozycja montażu kamery (5) w celu ograniczenia ryzyka fałszywych alarmów. Parametr ten jest ignorowany dla innych typów kamer.

  6. Jeśli jest to konieczne, włącz Dekodowanie klatek kluczowych (5). Spowoduje to, że będą dekodowane wyłącznie klatki kluczowe.

    Uwaga!

    Ustawienia te dotyczą wszystkich kodeków. Jeśli kodek posiada klatki kluczowe oraz p-klatki, klatka kluczowa będzie dekodowana nie częściej niż co 500 milisekund. W przypadku kodeka MJPEG, każda klatka jest I-klatką (klatką kluczową).

    Opcja ta obniża obciążenie Serwera, lecz wpływa negatywnie na jakość detekcji.

    Opcja ta powinna być ustawiona na "ślepych" Serwerach (Serwerach, które nie wyświetlają wideo), na których niezbędne jest realizowanie detekcji.

  7. Wybierz procesor, który ma dekodować strumień wideo (7). Jeśli wybierzesz GPU, karty dedykowane będą priorytetyzowane (przy dekodowaniu chipami NVidia NVDEC). Jeśli odpowiedni GPU nie zostanie znaleziony, dekodowanie będzie korzystać z technologii Intel Quick Sync Video. W innym przypadku, do dekodowania wykorzystane zostanie CPU.

  8. Wybierz wartość dla parametru Klatki analizowane na sekundę (8) z przedziału: [0.016, 100].

  9. Detekcja ruchu bada różnice między obecną klatką, a statycznym tłem (10, 11). W zależności od sceny, rekomendowane są następujące ustawienia kontrastu i rozmiaru:

    1. Wysoka czułość (np. dla ulic, gdzie obiekty są mniejsze):

      1. Czułość: kontrast = 16.

      2. Czułość: rozmiar = 10.

    2. Średnia czułość (domyślne wartości dla większości scen):

      1. Czułość: kontrast = 12.

      2. Czułość: rozmiar = 9.

    3. Niska czułość (kamery wewnątrz budynków, o średniej odległości od obiektów ok. 4m):

      1. Czułość: kontrast = 8.

      2. Czułość: rozmiar = 8.

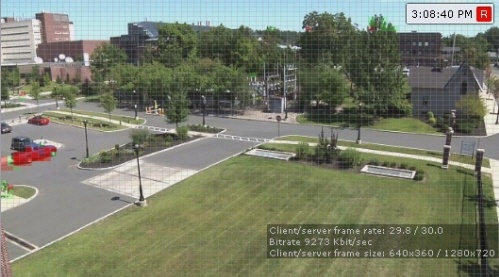

        Pole Maskowanie obiektu (7) określa, czy w oknie podglądu kamery będzie widoczna siatka przedstawiająca fragmenty obrazu, w których wykryty został ruch. Opcja ta może być użyta w celu ułatwienia określania odpowiedniej wartości dla czułości. Aby wyłączyć tę opcję, ustal wartość wartość Maskowania obiektu na Nie.


        Jeśli wykryty zostanie ruch, ale nie przekroczy wartości czułości (zgodnie z ustawieniami), komórki maski będą wyświetlane na zielono. Jeśli wartości czułości zostaną przekroczone, a przez to Detekcja ruchu zostanie wyzwolona, komórki będą wyświetlane na czerwono.

  10. Aby śledzone obiekty oraz ich parametry (procent szerokości/wysokości pola widzenia kamery, kolor) wyświetlały się w oknie podglądu kamery, zaznacz Tak przy polu Włącz śledzenie (10).

  11. Domyślnie detekcja ruchu dotyczy całego pola widzenia kamery. Istnieje możliwość wyznaczenia sektorów w polu widzenia kamery, dla których detekcja nie będzie przeprowadzana.
    Sektory te są konfigurowane podobnie do narzędzi analizy sceny (zobacz: Tworzenie stref dla Analizy Sceny).

  12. Naciśnij Zastosuj.

Konfigurowanie detekcji ruchu jest zakończone.
