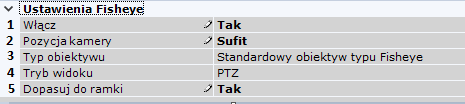

Jeśli korzystasz z kamer fisheye lub kamery panomorficznej, skonfiguruj następujące ustawienia dla obiektu typu Kamera, w grupie Ustawienia Fisheye:

  1. Aby aktywować widok panoramiczny, zaznacz Tak parametru Włącz (1).

  2. Wybierz punkt montażu kamery z listy Pozycja kamery (2).

    Uwaga!

    Niektóre funkcjonalności systemu zależą od zaznaczonej pozycji kamery: zoom cyfrowy, wyświetlanie wideo na mapie, tryb zanurzenia.

  3. Jeśli jest to kamera typu "rybie oko", zaznacz opcję Standardowy obiektyw typu Fisheye dla parametru Typ obiektywu (3). Jeśli jest to kamera z soczewką panomorficzną, wybierz jej typ (3). Korzystając z urządzeń XingYun o podwójnym obiektywie o szerokim polu widzenia, zaznacz opcję Rybie oko z podwójnym obiektywem.

    Informacja

    Typy urządzeń certyfikowanych przez ImmerVision można znaleźć w tym dokumencie.

    Nie istnieje możliwość korzystania z soczewek ImmerVision systemach Linux.

  4. Dla kamer z soczewkami ImmerVision wyznacz odpowiedni tryb widoku (4): wirtualny PTZ 360о lub Panorama 180о

  5. Typowa soczewka fisheye o standardowych ustawieniach przedstawia zakrzywiony obraz w górnej części ekranu; w takim przypadku włącz opcję Dopasuj do ramki (5).

    Uwaga!

    Jeśli kamera udostępnia wiele strumieni, niezbędna jest oddzielna kalibracja każdego strumienia. Aby skonfigurować strumień, przejdź do odpowiedniej zakładki strumienia w oknie podglądu kamery w ustawieniach przed zapisaniem ustawień (zobacz: Obiekt typu Kamera).

    Uwaga!

    Wideo jest kalibrowane za każdym razem, gdy zmieniany jest parametr w grupie Ustawienia Fisheye.

    Możliwa jest także ręczna kalibracja. Aby uzyskać do niej dostęp:

    1. Wyłącz Dopasuj do ramki, zaznacz Nie dla Włącz, a następnie Zastosuj zmiany.

    2. Zaznacz Tak dla opcji Włącz.

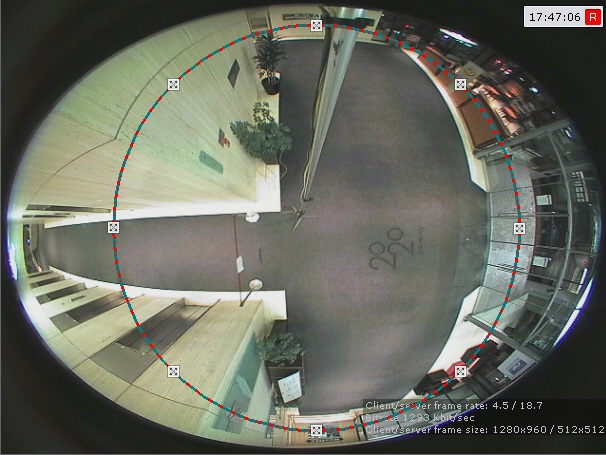

    3. Skonfiguruj powierzchnię wideo (okrąg). Naciśnij lewym przyciskiem myszy na dowolny punkt wewnątrz okręgu, a następnie przesuń wskaźnik myszy. Aby zmienić średnicę okręgu, przesuwaj punkty kotwiczące metodą przeciągnij i upuść.
    4. Naciśnij Zastosuj.

      Po zastosowaniu ustawień, przestrzeń znajdująca się poza okręgiem zostanie wycięta.

Konfigurowanie kamery fisheye jest zakończone.
