Konfigurowanie kamer w trybie zanurzenia

Istnieje możliwość podpięcia wideo do obiektów wyświetlanych na ekranie. Pozwala to na przedstawienie systemu bezpieczeństwa w bardziej wizualny oraz informacyjny sposób.

Funkcjonalność jest dostępna poprzez tryb zanurzenia (zobacz: Tryb zanurzenia).

Aby podpiąć wideo do mapy, skorzystaj z czterech punktów kotwiczących. Obiekty na wideo muszą odpowiadać elementom widocznym na mapie danej lokalizacji.

Aby połączyć obiekty z ich symbolami na mapie:

Naciśnij obiekt na wideo. Zostanie dodany punkt.
Uwaga!
Podczas wyznaczania punktów kotwiczących na obrazie, zastosuj się do zaleceń:
1. Wszystkie 4 punkty powinny znajdować się w tej samej poziomej przestrzeni. Utwórz punkty na ziemi bądź na podłodze.
2. Nie ustawiaj trzech punktów w tej samej linii.
3. Punkty powinny reprezentować perspektywę obszaru.

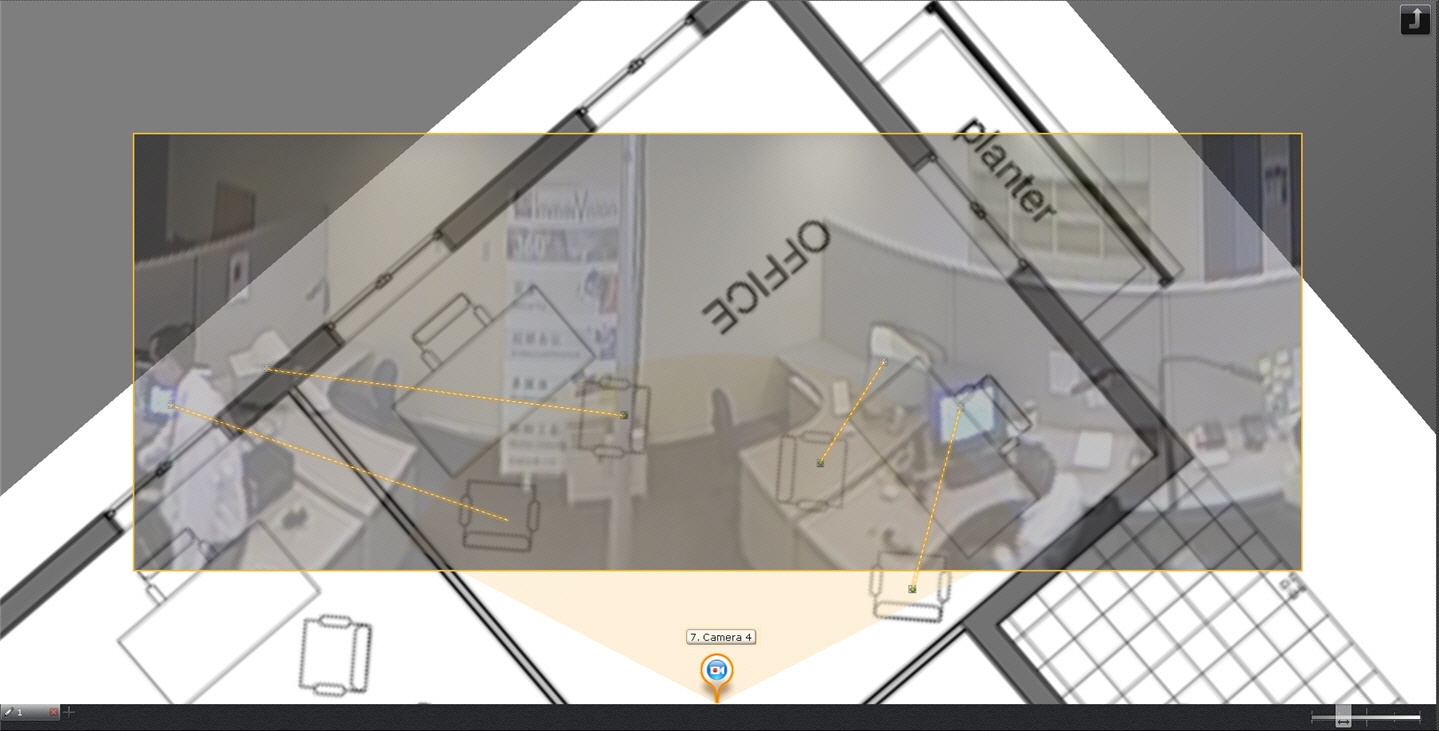

Naciśnij na odwzorowanie obiektu na mapie. Zostanie dodany drugi punkt, połączony linią z pierwszym punktem.

Uwaga!

Gdy dodane zostanie czwarte połączenie, może okazać się, że drugi punkt nie może być ustawiony w niektórych obszarach. Okoliczność ta występuje, gdy system nie może znaleźć poprawnego kąta dla wyświetlania wideo oraz mapy dla określonych połączeń. Najczęściej ten problem ma miejsce przy niepoprawnym pozycjonowaniu punktów.

Po dodaniu czwartego połączenia, wybierany jest kąt, dla którego punkty na mapie i obiekty na wideo pokrywają się.

Aby usunąć połączenie, przesuń kursor nad pierwszy punkt w połączeniu, a następnie naciśnij . Po dodaniu wszystkich połączeń, możliwa jest zmiana lokalizacji poprzednio utworzonych punktów poprzez przeciąganie ich.

Aby zapisać połączenia między wideo a mapą, wyjdź z trybu edytowania układu, zapisując zmiany. Utworzone połączenia są usuwane, jeśli jedna z akcji zajdzie przed zapisem:

Pozycja ikony kamery pozostanie zmieniona.
Kąt widzenia dla obszaru wyświetlania kamery na mapie pozostanie zmieniony.
Pole widzenia kamery na mapie pozostanie zmienione w jakikolwiek sposób.
