Aby skonfigurować Nagrywanie do archiwum:

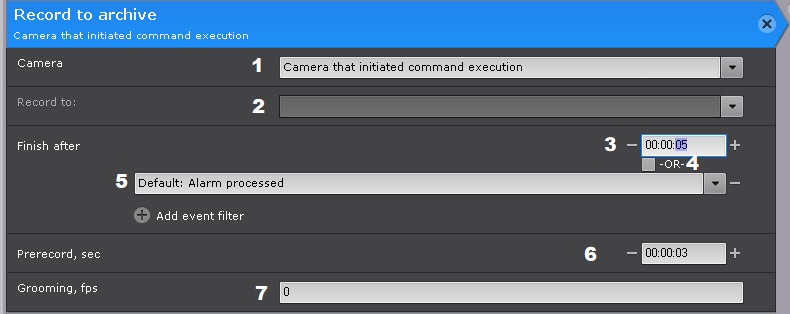

  1. Wybierz kamerę bądź grupę kamer, z których strumienie wideo mają być nagrywane (1). Możliwe jest ograniczenie nagrywania do kamery, dla której narzędzie detekcji zostało wyzwolone - Kamera, która zainicjalizowała wykonanie komendy.

    Uwaga!

    Jeśli inicjalizacja makra została wyzwolona poprzez aktywację wyjścia bądź wejścia (zobacz: Konfiguracja filtrów dla makr reagujących na zdarzenie), które nie są podłączone do żadnej kamery, należy wyznaczyć konkretną kamerę. Jeśli wyznaczysz grupę kamer bądź kamerę, która wyzwoliła inicjację makra, akcja nie nastąpi.

  2. Wyznacz archiwum, w którym nagrania mają zostać zapisane (2).

  3. Skonfiguruj warunki, które zakończą nagrywanie.

    Warunek

    Opis

    Timer (3)

    Tylko wartość dla timera jest brana pod uwagę. Nagrywanie kończy się, gdy upłynie czas zawarty w wartości dla pola Timer.

    Filtr Zdarzeń (5)

    Jeden lub kilka zdarzeń; wartość dla pola Timer to 00:00:00. Nagrywanie kończy się, gdy nastąpi jakikolwiek warunek IF.

    Timer (3) + Inteligentny filtr zdarzeń (IF) (5).

    Jeden lub kilka zdarzeń; wartość dla pola Timer jest różna od zera. Nagrywanie kończy się, gdy zakończy się czas nagrywania po tym, gdy wystąpi jakikolwiek warunek IF (wyzwalacz).

    Timer (3) + flaga LUB (4) + IF (5).

    Jeden lub kilka zdarzeń; wartość dla pola Timer jest różna od zera, flaga LUB jest zaznaczona. W takim przypadku, nagrywanie kończy się, gdy jeden z dwóch warunków stanie się prawdziwy: czas upływa, lub występuje zdarzenie IF (wyzwalacz).

    Informacja

    Flaga LUB może być zaznaczona jedynie, gdy wartość dla pola Timer jest różna od 00:00:00.

    Informacja

    Wybór kontekstowego zdarzenia jest dostępny: - Ostatnie zdarzenie dla warunku, które zainicjowało wykonanie komendy.

    Dla przykładu, jeśli zdarzenie, które wyzwala komendę to Początek wyzwalania z określonego narzędzia detekcji, zdarzeniem końcowym będzie Koniec wyzwalania z tego narzędzia detekcji.

  4. Wyznacz czas przed alarmem, od którego nagrywanie ma zostać rozpoczęte (6). Maksymalny czas pre-alarmu to 30 sekund.

    Uwaga!

    Domyślnie, czas nagrywania pre-alarm może być określony w ustawieniach Archiwum (zobacz: Konfigurowanie nagrywania do archiwum (Przypisywanie kamery do archiwum)).

    Używany jest najdłuższy możliwy czas dla wartości pre-alarm wpisanej w Archiwum.

    Zmienianie tej wartości w makro nie zmienia ustawień Archiwum.


  5. Jeśli strumienie wideo z kamer są nagrywane w trybie ciągłym (zobacz: Konfigurowanie nagrywania do archiwum (Przypisywanie kamery do archiwum)), a jest wymagana określona wartość FPS po inicjalizacji inna od domyślnej wartości dla archiwum, wpisz odpowiednią ilość klatek na sekundę (7). Po zakończeniu pracy makra, nagrywanie zostanie wznowione z domyślną dla danego archiwum ilością klatek na sekundę.
    Istnieje możliwość korzystania z kodów specjalnych:
    0 - korzystanie z domyślnych ustawień;
    -1- zapisuje wyłącznie I-klatki;
    1000 - nagrywanie z domyślną ilością klatek dla kamery.

    Uwaga!

    FPS dla nagrywania pre-alarm nie ulegną zmianie.

    Jeśli komenda makro jest skonfigurowana, tak, by ukończyć się po otrzymaniu konkretnego zdarzenia (patrz: punkt 3.), ilość klatek na sekundę zostanie zmieniona dla tego zdarzenia zgodnie z ustawieniami w punkcie 5.

    Uwaga!

    Przy ograniczaniu wielkości strumienia wideo przez pomijanie klatek, we wszystkich strumieniach wideo oprócz tych korzystających z MJPEG, jedynie I-klatki (Intra-Coded Frame / klatki kluczowe) są zapisywane, only I-fames (Intra-Coded Frame or Key Frames); zalecane jest używanie kodów: -1, oraz 1000.

    Ustawienie konkretnej ilości klatek na sekundę może spowodować pominięcie części klatek kluczowych (I-klatek).

    Wideo MJPEG zawiera wyłącznie I-klatki, więc dostosowywanie ilości klatek na sekundę jest dla tego kodeka uzasadnione.

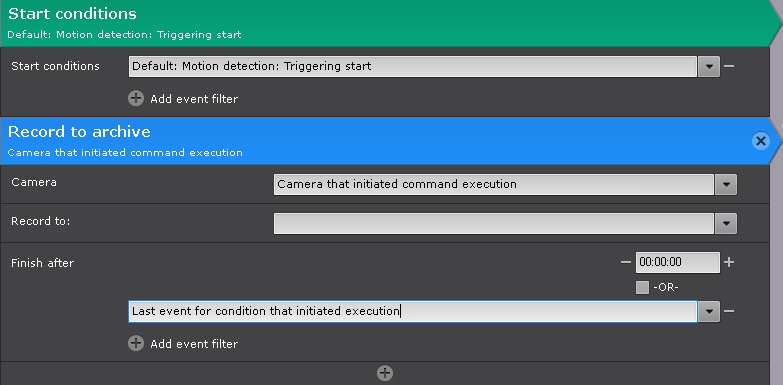

Przykład 1. Komenda makro, która ma zostać uruchomiona dla warunku: Detekcja ruchu: Początek wyzwalania; komenda ma zapisać do Archiwum strumienie wideo z kamery inicjującej wyzwalanie będącej w Domenie Axxon o nazwie Default.

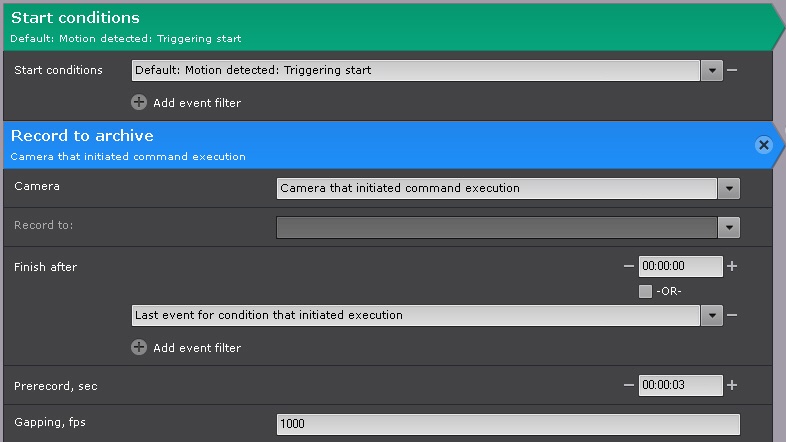

Przykład 2. Każda kamera z Domeny Axxon o nazwie Default, dla której wystąpiło zdarzenie Detekcja ruchu: Początek wyzwalania, ma rozpocząć nagrywanie do archiwum bez pomijania klatek (wartość 1000) (zobacz: Konfigurowanie nagrywania do archiwum (Przypisywanie kamery do archiwum)). Nagrywanie bez pomijania klatek zakończy się, gdy zakończy się zdarzenie powodujące wyzwalanie; po zakończeniu zdarzenia zaimplikowane zostaną ustawienia zgodne z ustawieniami archiwum.
