Eine Videowand lässt sich auf jedem angeschlossenen physischen Monitor erstellen.

Zum Erstellen einer Videowand auf dem aktuellen Monitor (lokalen Client) sind folgende Schritte durchzuführen:

  1. Klicken Sie in der Videowand-Leiste auf das Monitorschema des eigenen Clients (vgl. Videowand-Leiste).

    Hinweis

    Die Steuerung der Videowände der Clients ist durch Benutzerrechte geregelt (vgl. Erstellung und Einrichtung einer Rolle).

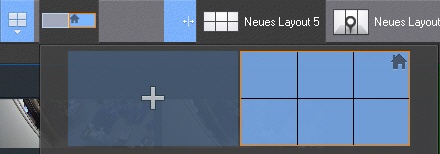

    Es werden erweiterte Monitorabbildungen geöffnet.

    Je nach Status der Monitore in der Softwareplattform Axxon Next können die Thumbnails unterschiedliche Formen annehmen.

    ThumbnailMonitorstatus

    		Aktiver Hauptmonitor

    		Inaktiver Hauptmonitor

    		Nicht zugewiesener zusätzlicher Monitor

    		Inaktiver zusätzlicher Monitor

    		Aktiver zusätzlicher Monitor

    Hinweis

    In der Monitorabbildung wird das aktuell geöffnete Layout schematisch dargestellt.

  2. Um das Layout auf der Videowand anzuzeigen, ist folgendes zu tun:

    1. Klicken Sie auf die Abbildung des nicht zugewiesenen zusätzlichen Monitors, um auf ihm eine Videowand zu erstellen.

    2. Richten Sie das Layout des zusätzlichen Monitors ein (vlg. Einrichtung von Layouts). Die Einrichtung des Zusatzmonitor-Layouts erfolgt über den Hauptmonitor (der zusätzliche Monitor muss aktiv sein). Dabei werden Änderungen nur für den zusätzlichen Monitor eingegeben, das Layout des Hauptmonitors bleibt unverändert.

    3. Klicken Sie auf den Thumbnail des Hauptmonitors. Der zusätzliche Monitor wird in den inaktiven Zustand geschaltet, und auf dem Hauptmonitor ist das Ausgangslayout zu sehen. Eine Bearbeitung dieses Layouts wird nicht auf dem zusätzlichen Monitor übernommen, wenn er nicht aktiv ist.

  3. Führen Sie folgende Schritte aus, um eine aktuell ausgewählte Kamera auf der Videowand anzuzeigen:

    1. Klicken Sie auf die  Schaltfläche auf dem nicht zugeordneten zusätzlichen Videomonitor.

    2. Durch Auswahl einer Kamera auf dem Hauptmonitor wird der Videofeed auf dem zusätzlichen Monitor sichtbar.

Die Videowand ist jetzt erstellt.

So bearbeiten Sie ein auf der Videowand angezeigtes Layout:

  1. Wechsel des zusätzlichen Monitors in den aktiven Zustand (Klick auf sein Thumbnail).

  2. Bearbeitung des Layouts.

  3. Wechsel des zusätzlichen Monitors in den inaktiven Zustand.

Sie können die Anzahl der Kameras, die auf dem Hauptbildschirm oder einer Videowand angezeigt werden sollen, im Objekt-Bedienfeld ändern; diese Änderungen werden nicht gespeichert, und das ursprüngliche Layout wird nach dem Neustart des Clients wiederhergestellt. Um dies auszuführen:

  1. Öffnen und sperren Sie das Videowand Bedienfeld.
  2. Öffnen Sie das Objekte Bedienfeld.
  3. Wählen Sie mit den Tasten Strg oder Shift eine oder mehrere Kameras auf dem Bedienfeld aus.
  4. Klicken Sie mit der linken Maustaste auf eine beliebige Kamera.
  5. Ziehen Sie das Kamerasymbol auf das Haupt- oder Nebenbildschirm-Layoutdiagramm.
  6. Lassen Sie die Maustaste los.

Die Drehung des Hauptmonitors und der Videowände erfolgt unabhängig voneinander. Zum Schließen einer Videowand in Axxon Next klicken Sie in der Abbildung der Videowand auf die Schaltfläche .
