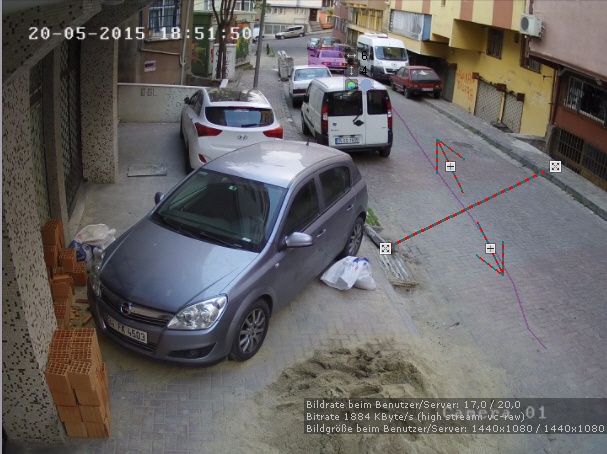

Nach Erstellung und Auswahl des Linienüberquerungsdetektors erscheint im Bild eine virtuelle Linie, deren Überquerung zu erfassen ist.
Die virtuelle Linie wird wie folgt eingerichtet:
Richten Sie die Endpunkte der Linie
ein.
Hinweis
Bei der Erstellung werden die Endpunkte durch eine zweifarbige punktierte Linie verbunden. Die Bewegungsrichtungen eines Objekts über die Linie werden durch punktierte Pfeile angezeigt.
Aktion
Ergebnis
Den Mauszeiger auf den Endpunkt setzen und bei gedrückter linker Maustaste die Maus bewegen
Verschiebung des Linienendpunkts
Führen Sie den Mauszeiger auf die Linie, und halten Sie die linke Maustaste gedrückt, während Sie die Maus bewegen
Verschiebung einer Linie
In der Voreinstellung werden beide Bewegungsrichtungen eines Objekts über die Linie vom entsprechenden Detektor verfolgt. Um die Erfassung in einer Richtung auszusetzen, klicken Sie auf die Schaltfläche
, die dieser Richtung entspricht.Wichtig!
Für die Erfassung muss mindestens eine Bewegungsrichtung ausgewählt sein.
Hinweis
Die nicht verfolgte Bewegungsrichtung des Objekts wird durch einen Pfeil mit reduzierter Helligkeit angezeigt.
- Klicken Sie auf Übernehmen.
Damit ist die Einrichtung der virtuellen Linie abgeschlossen.
