La creación y configuración del objeto Videocámara se realiza en la pestaña Equipo. El árbol de objetos de la videocámara se forma automáticamente en conformidad con sus funciones, integradas en el paquete de software Axxon Next (presencia de entradas de alarma, salidas de relés, cámaras motorizadas y otros).
Observación
La configuración de la grabación de la videocámara al archivo se realiza en la pestaña correspondiente (véase Configuración de archivos).
Después de añadir las videocámaras a la configuración con ayuda del Asistente de búsqueda de dispositivos IP (véase Creación y eliminación de dispositivos IP), se harán disponibles sus parámetros para la edición. Los parámetros se dividen en varios grupos.
En el grupo Identificación del objeto, se visualiza el identificador de la videocámara y, si es necesario, se establece el nombre, ID y los comentarios.
Observación
ID puede ser usado en las teclas de acceso directo.
Observación
El nombre completo de la videocámara en el árbol de objetos se muestra en el formato <ID>.<Nombre>.
Después de cambiar ID y reiniciar el Cliente, las videocámaras en el árbol de objetos se clasificarán por ID.
Además, puede desactivar la videocámara seleccionando No en el campo Activar.
¡Atención!
Cada videocámara activa en el sistema (incluyendo una cámara analógica, véase Objeto Servidor IP) es tomada en cuenta en la licencia como un canal de vídeo usado (véase Sistema de licencias del producto software). Si la videocámara no está habilitada, no se considerará en la licencia. Para evitar exceder la licencia se recomienda des habilitar las videocámaras que no se usen en el sistema.

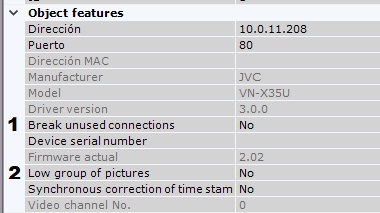

En el grupo Características del objeto se presentan los siguientes parámetros de la videocámara:
- Dirección IP (se determina automáticamente, podrá ser modificada en caso de necesidad).
El puerto a través del cual se realiza el intercambio de datos entre las videocámaras y el VMS Axxon Next (por defecto se tiene asignado el valor 80, que puede ser modificado en caso de necesidad).
Observación
El número inicial del puerto se asigna desde la interfaz web de la videocámara.
Dirección MAC;
- Fabricante, modelo, versión del controlador y firmware actual;
- Número del canal de vídeo (para el Servidor IP);
Número de serie del dispositivo (sólo válido para los dispositivos Axis).
Además, en este grupo se pueden configurar una serie de parámetros comunes a todas las cámaras de vídeo:
- Si es necesario interrumpir el flujo de vídeo de la cámara de vídeo al Servidor cuando la misma no se utiliza para operar el sistema, seleccione Sí para la opción Desconectar conexiones no utilizadas (1).
La interrupción de la transmisión del flujo de vídeo de la cámara de vídeo al Servidor, cuando se cumplan las siguientes condiciones:
- el flujo de vídeo no se muestra actualmente en el layout del Cliente y del Cliente web;
- el flujo de vídeo no se está archivando actualmente;
- el flujo de vídeo no es procesado actualmente por ningún detector.
- Después de iniciar el Cliente, la imagen de vídeo predeterminada se muestra sólo después de recibir el primer intrafotograma. Si hay un gran intervalo entre los intrafotogramas en el flujo, es posible que la imagen de vídeo no esté disponible, por ejemplo, en un minuto. Para ello, seleccione Sí para la opción Baja frecuencia de los intrafotogramas (Low GOP) (2). Esto permitirá reducir el tiempo de espera de la imagen de vídeo mediante el intrafotograma anterior, el cual se puede almacenar en el búfer del Servidor. En algunos casos el intrafotograma tampoco estará en el búfer, pero en la mayoría de los casos esto significará que pronto se recibirá del dispositivo.
En el grupo de parámetros Geolocalización, se especifican las coordenadas (latitud, longitud, acimut) de la ubicación de la videocámara (las coordenadas se utilizan al agregar la videocámara al geomapa).
En el grupo Autenticación se asigna el nombre de usuario y la contraseña para la conexión a la videocámara.
Si los ajustes de fábrica han sido modificados, deberá seleccionar No en el campo Usar por defecto e ingresar el correspondiente nombre de usuario y contraseña.
¡Atención!
Si la videocámara es compatible con el método de autorización HTTP Digest, para su uso es necesario añadir a la contraseña como último símbolo ":"
Si desea acumular en los Clientes los datos procedentes de la videocámara al búfer y enviarlos desde allí para su procesamiento, deberá asignar en buferización de vídeo el tamaño del búfer expresado en milisegundos.
El tamaño de la memoria intermedia deberá estar en el diapasón 50 -1000 milisegundos Si el valor es 0, el almacenamiento de vídeo está desactivado.

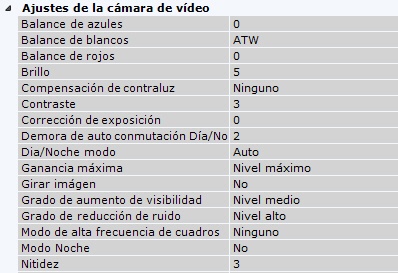

En el grupo Configuración de la videocámara se encuentran los ajustes de la imagen de vídeo (contraste, brillo, saturación de color, etc.). Para configurar los deberá guiarse por las descripciones en la interfaz del VMS Axxon Next, o para más detalles, en la documentación oficial de la videocámara.
Observación
Estos parámetros estarán disponibles para su modificación si la videocámara fue añadida con los parámetros asignados en la interfaz web. Para su configuración, en VMS Axxon Next, deberá marcar la casilla de verificación Enable device settings.
En el grupo de Vista panorámica se configuran los parámetros fish-eye de las videocámaras (véase Configuración de videocámaras panorámicas).
En el campo Videocámara alternativa se puede indicar cualquier videocámara del Axxon-dominio actual, con la que se desea sustituir dicha videocámara al interrumpirse la conexión.
Observación
A continuación, puede configurarlos para mostrar las cámaras más cercanas a la cámara de vídeo con alerta.

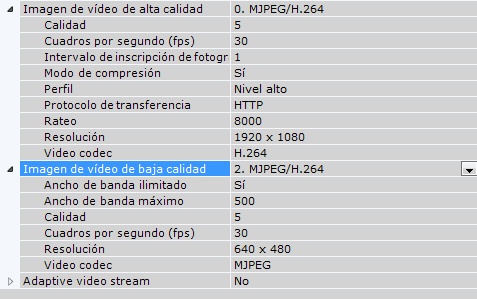

Debajo de la ventana de visualización de la imagen de vídeo se asignan los parámetros del flujo de vídeo. Si la videocámara soporta la transmisión simultánea de varios flujos de vídeo (Multi-Streaming), existe la posibilidad de configurar por separado 2 flujos de vídeo: de alta calidad y de baja calidad.Para configurar los parámetros del flujo de vídeo deberá estar marcada la casilla de verificación Enable device settings.
Si es necesario, ajuste la transmisión de vídeo adaptable (véase Configuración de la transmisión de vídeo adaptable).
Observación
Generalmente se asignan los siguientes parámetros del flujo de video: Bitrate, nivel de compresión, frecuencia de cuadros, definición. Información más detallada sobre los parámetros configurables se podrá encontrar en la documentación oficial de consulta de cada videocámara.
Observación
La configuración de las señales de vídeo se deberá realizar no en la interfaz web, sino en el Paquete de software Axxon Next.
¡Atención!

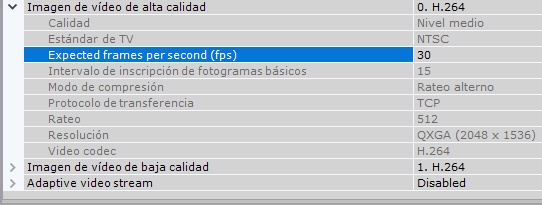

Si la transmisión por secuencias de vídeo está configurada en la interfaz de la cámara web de una cámara de vídeo, para poder mostrar correctamente el estado de la transmisión de vídeo en el panel de estado, debe establecer el valor correcto de la frecuencia de imagen esperada en el campo correspondiente (véase Visualización del estado de las videocámaras).
También es posible cambiar la configuración del flujo de vídeo enviando una petición HTTP al dispositivo (véase la documentación oficial del fabricante) mediante las macro comandos.
¡Atención!
Para la grabación en el archivo y para la visualización en la ventana de videovigilancia puede ser seleccionado cualquier flujo de vídeo (véase Vinculación de videocámaras al archivo, Elección de la calidad del flujo de vídeo en la ventana de videovigilancia).
En el caso cuando la videocámara no soporta la transmisión múltiple de varios flujos de vídeo (Multi-Streaming), los parámetros de los flujos de vídeo serán iguales. Además, solo los parámetros del flujo de vídeo de alta calidad serán accesibles para la edición (los parámetros del flujo de vídeo de baja calidad cambian automáticamente).
Observación
Al modificar algunos parámetros del flujo de vídeo puede ocurrir el reinicio Automático de la videocámara, en este caso, ésta se hará inaccesible por algún tiempo (depende de la videocámara).

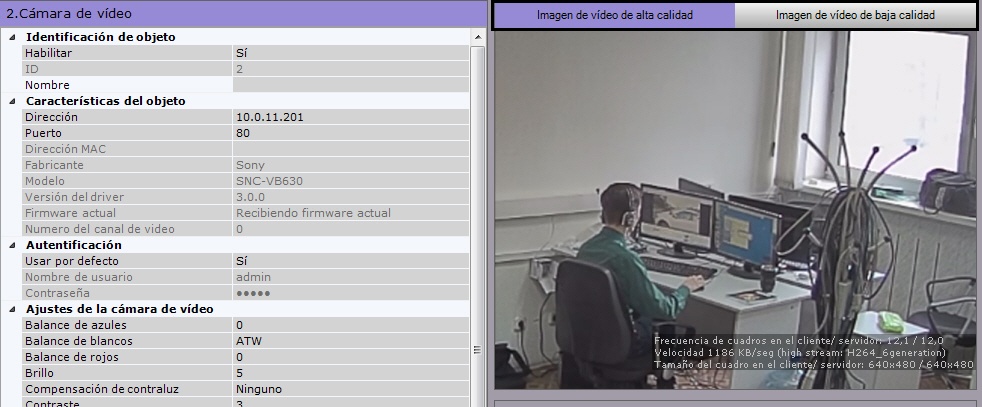

En la ventana de vista previa se presentará la imagen de dicha videocámara.
Observación
El indicador de la esquina superior derecha muestra la hora actual y el estado de grabación en el archivo (véase Indicador de tiempo).
Para pasar de un flujo de vídeo a otro en la ventana de vista previa se utilizan las pestañas Flujo de vídeo de alta calidad y Flujo de vídeo de baja calidad, respectivamente.
Observación
Al seleccionar algún flujo de vídeo en la ventana de visualización se harán visibles los parámetros de dicho flujo de vídeo en el grupo correspondiente, los parámetros del otro flujo de vídeo, por el contrario se ocultarán.
Si la transmisión por secuencias de vídeo está configurada en la interfaz de la cámara web de una cámara de vídeo, para poder mostrar correctamente el estado de la transmisión de vídeo en el panel de estado, debe establecer el valor correcto de la frecuencia de imagen esperada en el campo correspondiente.
