Requerimientos para que las cámaras de video operen el detector de nivel de agua

Para configurar el detector de nivel de agua, es necesario:

  1. Seleccionar el detector.

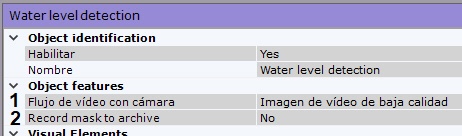

  2. Si la videocámara es compatible con la multi-transmisión (multi-streaming), seleccione el flujo en el que es necesario realizar la detección. La selección del flujo de vídeo de baja calidad permite reducir la carga en el Servidor (1).

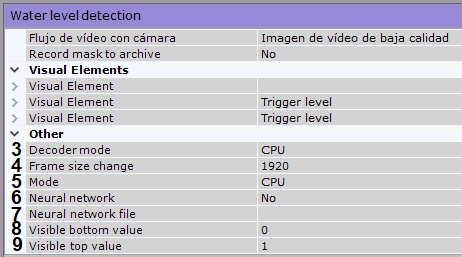

  3. Seleccionar el procesador para la  la decodificación del vídeo (3). Al seleccionar la GPU, se da prioridad a la tarjeta gráfica discreta (decodificación en los chips NVidia NVDEC). En caso de que no haya una unidad de procesamiento gráfico adecuada, la decodificación se realizará mediante la tecnología Intel Quick Sync Video. De lo contrario, la decodificación se realizará en la CPU.

  4. Por defecto, el análisis se realiza comprimiendo el tamaño de la imagen a la resolución establecida (4, por defecto 1280 píxeles en el lado más grande). En este caso se utiliza el siguiente algoritmo:

    1. Si la resolución original en el lado más grande de la imagen es mayor que la especificada en el campo Cambiar tamaño de la imagen, este se divide en dos sectores.
    2. Si la resolución recibida es inferior a la especificada, entonces se utilizará esta resolución.

    3. Si la resolución sigue siendo mayor que el valor establecido, entonces se divide en dos, hasta que sea menor.

      Observación

      Por ejemplo, la resolución de vídeo original es 2048*1536, establecida en 1000.

      En este caso, la resolución original se dividirá en dos ("half") (512*384), porque después de la primera división el valor en el lado mayor del marco será mayor que el especificado (1024 > 1000).

  5. Seleccionar el procesador para operar el algoritmo del detector (5). Si no se utiliza la red neuronal, el algoritmo sólo puede operar en la CPU.

  6. Si el agua en el cuadro es transparente y el detector no puede detectar su nivel correctamente, es necesario utilizar una red neuronal. Para ello:

    1. Seleccione Sí para el parámetro Neural network (6).

    2. Seleccione el archivo de la red neuronal (7).

  7. Asignar el valor visible superior e inferior en condiciones normales en la escala de medición (8, 9).

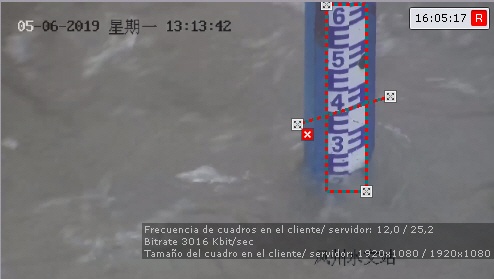

  8. En la ventana de vista previa, moviendo los puntos nodales :

    1. especificar la escala de medición en el fotograma;

      ¡Atención!

      Al especificar la escala de medición, sus límites superior e inferior deben coincidir con los valores especificados en las configuraciones (véase el párrafo 4).

    2. asignar la línea límite que, si es excedida por el nivel del agua, activará el detector
    3. asignar la línea límite que, si es excedida por el nivel del agua, el detector activará una alarma de color amarillo del sensor en la ventana de videovigilancia.
  9. Pulse el botón Aplicar.

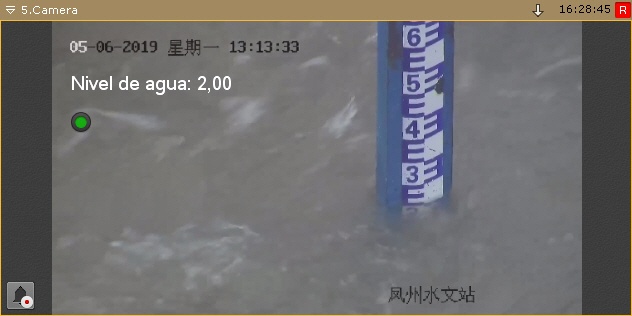

Una vez creado el detector en la ventana de videovigilancia, en el layout se mostrará el sensor.

Si el sensor está en verde , el nivel del agua está por debajo del nivel crítica y de advertencia. Si el sensor está en amarillo , el nivel del agua ha superado el nivel de advertencia, pero está por debajo del nivel crítico. Si está en rojo , el nivel del agua está por encima del nivel crítico.

Si es necesario, también puede añadir un valor numérico del nivel del agua a la ventana de videovigilancia (véase Configuración de la visualización del sensor de nivel de agua).
