ANPR (Automatic Number Plate Recognition) to narzędzie detekcji zdolne do odczytywania tablic rejestracyjnych pojazdów w polu widzenia kamery.

Uwaga!

Narzędzie rozpoznawania tablic rejestracyjnych wymaga CPU, który obsługuje instrukcje SSE4.1 / SSE4.2.

Uwaga!

Axxon Next ANPR / LPR nie jest kompatybilne z Auto Intellect.

Odinstaluj Axxon Next VMS oraz Auto Intellect, a następnie ponownie zainstaluj Axxon Next.

Aby skonfigurować, ANPR, wykonaj następujące kroki:

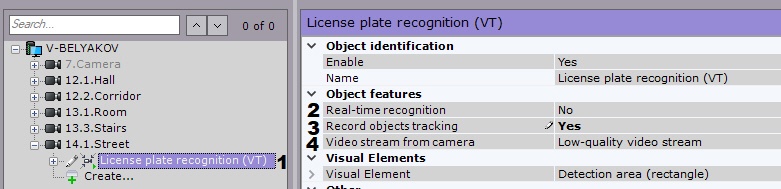

  1. Wybierz obiekt typu Rozpoznawanie tablic rejestracyjnych (VT) (1).

  2. Jeśli narzędzie będzie używane w celu rozpoznawania tablic rejestracyjnych w czasie rzeczywistym, zaznacz Tak przy opcji Rozpoznawanie w czasie rzeczywistym (zobacz: Konfiguracja Rozpoznawania tablic rejestracyjnych w czasie rzeczywistym) (2).

  3. Jeśli niezbędny jest Zapis metadanych (3), zaznacz Tak.
  4. Jeśli kamera wspiera multistreaming, wybierz strumień wideo będący źródłem obrazu dla narzędzia detekcji. Wybranie strumienia wideo o niskiej jakości obniży obciążenie Serwera (4).

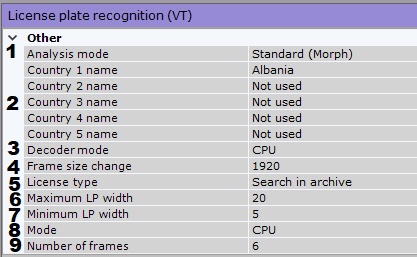

  5. Wybierz tryb pracy narzędzia detekcji; wybierz Standard lub Advanced dla parametru Tryb analizy (1).

  6. Wybierz jeden lub więcej krajów dla ANPR (2).

    Uwaga!

    Im więcej krajów jest wybrane, tym wolniejsze jest rozpoznawanie, i tym większe prawdopodobieństwo błędu przy rozpoznawaniu.

  7. Wybierz procesor dla dekodowania strumienia wideo przy parametrze Tryb dekodera (3). Jeśli wybierzesz GPU, dedykowana karta graficzna będzie traktowana priorytetowo (przy dekodowaniu przy użyciu chipów NVidia NVDEC). Jeśli nie ma odpowiedniego GPU, dekodowanie będzie się odbywać za pomocą technologii Intel Quick Sync Video. W innym przypadku, do dekodowania używane będzie CPU.

  8. Analizowane klatki są skalowane w dół do określonej rozdzielczości (4; 1920 pikseli po dłuższej krawędzi obrazu z kamery). Funkcjonuje to następująco:

    1. Jeśli dłuższa krawędź źródłowego obrazu przekracza wartość wyznaczoną w polu Przeskaluj wszystkie klatki do, jest ona dzielona przez 2.

    2. Jeśli długość krawędzi nie przekracza określonej wartości, przeskalowana klatka będzie używana do celów analizy wideo.

    3. Jeśli długość krawędzi nadal przekracza określoną wartość, jest ona dzielona przez 2 do skutku.

      Informacja

      Dla przykładu: jeśli rozdzielczość obrazu źródłowego to 2048 * 1536, a limit ustawiony na 1000, obraz zostanie podzielony dwa razy:  pierwszy raz z 2048 * 1536 na 1024 * 768, a następnie z 1024 * 768 na 512 * 384; po pierwszym dzieleniu długość dłuższej krawędzi nadal jest większa od ustalonej wartości (1024 > 1000).


  9. Wybierz obecny typ licencji (5).

    LicencjaOpis
    Szukaj w archiwumZwykła licencja ANPR. Uwaga! Ten typ licencji posiada 30-sekundowe opóźnienie między rozpoznaniem tablicy rejestracyjnej, a utworzeniem odpowiedniego zdarzenia (zobacz: Rozpoznawanie oraz wyszukiwanie numerów tablic rejestracyjnych).
    25 FPS lub 6 FPSLicencja 25 FPS ma priorytet. Licencja 6 FPS jest stosowana tylko wtedy, gdy nie jest posiadana licencja 25 FPS. Użytkowanie narzędzi rozpoznawania tablic rejestracyjnych nie jest możliwe bez licencji FPS.
    25 FPS"Szybka" licencja pozwala na przetwarzanie strumieni wideo do 25 FPS, z maksymalną prędkością pojazdów wynoszącą 150km/h. Jeśli ANPR ma funkcjonować, wymagana jest odpowiednia licencja.
    6 FPS"Wolna" licencja pozwala na przetwarzanie strumieni wideo do 6 FPS, z maksymalną prędkością pojazdów wynoszącą 20km/h. Jeśli ANPR ma funkcjonować, wymagana jest odpowiednia licencja.

    Uwaga!

    Wszystkie typy licencji oprócz standardowej (Szukaj w archiwum) wymagają aktywacji klucza sprzętowego bądź klucza programowego do funkcjonowania (zobacz: Aktywacja klucza programowego dla ANPR).

    Możliwe jest uzyskanie 60-dniowego klucza testowego (zobacz: Aktywacja wersji demo ANPR poprzez klucz programowy).

    Uwaga!

    Na maszynie wirtualnej można korzystać wyłącznie z klucza sprzętowego. Aby korzystać z klucza sprzętowego, wybierz licencję typu 25 FPS lub 6 FPS.

  10. Wyznacz maksymalną oraz minimalną szerokość tablicy rejestracyjnej pojazdu jako procent pola widzenia kamery (6, 7).

    Uwaga!

    Minimalna szerokość tablicy, w % wpływa na obciążenie procesora: im wyższa wartość parametru, tym wyższe obciążenie.

  11. Wybierz procesor, z którego rozpoznawanie tablic rejestracyjnych ma korzystać przy parametrze Mode (8). W standardowym trybie, narzędzie korzysta jedynie z CPU.

  12. Wybierz liczbę klatek wymaganych dla LPR / ANPR jako wartość dla parametru Liczba klatek (9).  Wyższa ilość wymaganych klatek opóźnia rozpoznawanie tablic rejestracyjnych, lecz pozwala na wyższą dokładność wyników, oraz na pominięcie fałszywych wyników pozytywnych.

  13. Jeśli jest to konieczne, skonfiguruj zaawansowane ustawienia detekcji (zobacz: Dostrajanie Narzędzia rozpoznawania tablic rejestracyjnych (VT)).

  14. Istnieje opcja skonfigurowania pola ANPR w podglądzie kamery. Tablice jedynie pojazdów znajdujących się w polu będą rozpoznawane. Można zmienić wielkość strefy, przeciągając zakotwiczone punkty.

    Informacja

     Dla ułatwienia można nacisnąć przycisk  i skonfigurować pole detekcji tablic rejestracyjnych na stałym obrazie. Aby anulować zatrzymanie podglądu obrazu, naciśnij przycisk ponownie.

    Informacja

    Pole detekcji jest domyślnie wyświetlone. Naciśnij , aby je ukryć. Aby pokazać je ponownie, naciśnij przycisk jeszcze raz.

  15. Naciśnij Zastosuj.

Konfiguracja ANPR jest zakończona.
