Uwaga!

Narzędzie rozpoznawania tablic rejestracyjnych wymaga CPU, który obsługuje instrukcje SSE4.1 / SSE4.2.

Uwaga!

Rozpoznawanie tablic rejestracyjnych (VT) dla Axxon One nie jest kompatybilne z Auto PSIM.

Odinstaluj Axxon One VMS oraz Auto PSIM, a następnie ponownie zainstaluj Axxon One.

Aby skonfigurować ANPR (Automatic Licence Plate Recognition), wykonaj następujące kroki:

  1. Pobierz DetectorPack: Addons VT LPR (VT) ze strony internetowej i zainstaluj.

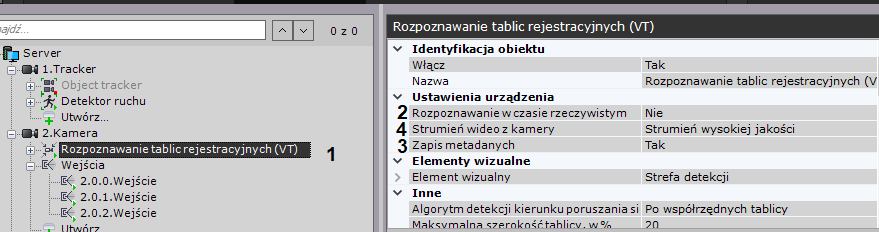

  2. Utwórz i wybierz obiekt typu Rozpoznawanie tablic rejestracyjnych (VT) (1).

  3. Jeśli narzędzie będzie używane w celu rozpoznawania tablic rejestracyjnych w czasie rzeczywistym, zaznacz Tak przy opcji Rozpoznawanie w czasie rzeczywistym (zobacz: Konfigurowanie Rozpoznawania tablic rejestracyjnych w czasie rzeczywistym) (2).

  4. Jeśli metadane generowane przy rozpoznawaniu tablic rejestracyjnych mają być zapisywane do bazy metadanych, zaznacz Tak przy opcji Zapis metadanych (3).
  5. Jeśli kamera wspiera multistreaming, wybierz strumień wideo, który narzędzie detekcji ma analizować. Wybranie strumienia wideo o niskiej jakości obniży obciążenie Serwera (4).

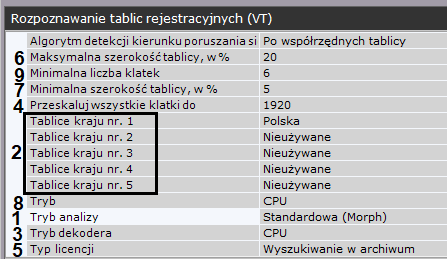

  6. Wybierz Tryb analizy (1): Standardowa (Morph) lub Zaawansowana (DNN).

  7. Wybierz jeden lub więcej krajów dla rozpoznawania tablic rejestracyjnych (2).

    Uwaga!

    Im więcej krajów jest wybrane, tym wolniejsze jest rozpoznawanie, i tym większe prawdopodobieństwo błędu przy rozpoznawaniu.

  8. Wybierz procesor dla dekodowania strumienia wideo przy parametrze Tryb dekodera (3). Jeśli wybierzesz GPU, dedykowana karta graficzna będzie traktowana priorytetowo (przy dekodowaniu przy użyciu chipów NVidia NVDEC). Jeśli nie ma odpowiedniego GPU, dekodowanie będzie się odbywać za pomocą technologii Intel Quick Sync Video. W innym przypadku, do dekodowania używane będzie CPU.

  9. Analizowane klatki są skalowane w dół do określonej rozdzielczości (4; 1920 pikseli po dłuższej krawędzi obrazu z kamery). Funkcjonuje to następująco:

    1. Jeśli dłuższa krawędź źródłowego obrazu przekracza wartość wyznaczoną w polu Przeskaluj wszystkie klatki do, jest ona dzielona przez 2.

    2. Jeśli długość krawędzi nie przekracza określonej wartości, przeskalowana klatka będzie używana do celów analizy wideo.

    3. Jeśli długość krawędzi nadal przekracza określoną wartość, jest ona dzielona przez 2 do skutku.

      Informacja

      Dla przykładu: jeśli rozdzielczość obrazu źródłowego to 2048 * 1536, a limit ustawiony na 1000, obraz zostanie podzielony dwa razy:  pierwszy raz z 2048 * 1536 na 1024 * 768, a następnie z 1024 * 768 na 512 * 384; po pierwszym dzieleniu długość dłuższej krawędzi nadal jest większa od ustalonej wartości (1024 > 1000).

      Informacja

      Jeśli przy detekcji występują błędy, a narzędzie korzysta ze strumienia o wysokiej jakości, zalecane jest obniżenie poziomu kompresji.


  10. Wybierz obecny typ licencji (5).

    LicencjaOpis
    Wyszukiwanie w archiwumZwykła licencja ANPR. Uwaga! Ten typ licencji posiada 30-sekundowe opóźnienie między rozpoznaniem tablicy rejestracyjnej, a utworzeniem odpowiedniego zdarzenia (zobacz: Rozpoznawanie oraz wyszukiwanie numerów tablic rejestracyjnych).
    Standardowa
    25 FPS lub 6 FPS    		Licencja 25 FPS ma priorytet. Licencja 6 FPS jest stosowana tylko wtedy, gdy nie jest posiadana licencja 25 FPS. Do korzystania z tego trybu niezbędny jest zakup licencji "Fast" lub "Slow" (lub obu).
    Fast
    25 FPS    		"Szybka" licencja pozwala na przetwarzanie strumieni wideo do 25 kl/s, z maksymalną prędkością pojazdów wynoszącą 150km/h. Do korzystania z tego trybu niezbędny jest zakup licencji "Fast".
    Slow
    6 FPS    		"Wolna" licencja pozwala na przetwarzanie strumieni wideo do 6 kl/s, z maksymalną prędkością pojazdów wynoszącą 20km/h. Do korzystania z tego trybu niezbędny jest zakup licencji "Slow".

    Uwaga!

    Wszystkie typy licencji oprócz Wyszukiwania w archiwum wymagają aktywacji klucza sprzętowego bądź klucza programowego (zobacz: Licencjonowanie modułu programowego dla Rozpoznawania tablic rejestracyjnych (VT)).

    Możliwe jest uzyskanie 60-dniowego klucza testowego (zobacz: Licencjonowanie modułu programowego dla Rozpoznawania tablic rejestracyjnych (VT)).

    Uwaga!

    Na maszynie wirtualnej można korzystać wyłącznie z klucza sprzętowego. Aby korzystać z klucza sprzętowego, wybierz licencję Standardową (25 FPS lub 6 FPS).

  11. Wyznacz maksymalną oraz minimalną szerokość tablicy rejestracyjnej pojazdu jako procent pola widzenia kamery (6, 7).

    Uwaga!

    Minimalna szerokość tablicy, w % wpływa na obciążenie procesora: im wyższa wartość parametru, tym wyższe obciążenie.

  12. Wybierz procesor, z którego rozpoznawanie tablic rejestracyjnych ma korzystać przy parametrze Tryb (8). W standardowym trybie, narzędzie korzysta jedynie z CPU.

  13. Wybierz liczbę klatek wymaganych dla LPR / ANPR jako wartość dla parametru Liczba klatek (9).  Wyższa ilość wymaganych klatek opóźnia rozpoznawanie tablic rejestracyjnych, lecz pozwala na wyższą dokładność wyników, oraz na pominięcie fałszywych wyników pozytywnych.

  14. Jeśli jest to konieczne, skonfiguruj zaawansowane ustawienia detekcji (zobacz: Dostrajanie Narzędzia rozpoznawania tablic rejestracyjnych (VT)).

  15. Istnieje opcja skonfigurowania pola rozpoznawania tablic w podglądzie kamery. Tablice rejestracyjne jedynie tych pojazdów, które znajdują się w tej strefie, będą rozpoznawane. Można zmienić wielkość strefy, przeciągając zakotwiczone punkty.

    Informacja

     Dla ułatwienia można nacisnąć przycisk  i skonfigurować pole detekcji tablic rejestracyjnych na stałym obrazie. Aby anulować zatrzymanie podglądu obrazu, naciśnij przycisk ponownie.

    Informacja

    Pole detekcji jest domyślnie wyświetlane. Naciśnij , aby je ukryć. Aby pokazać je ponownie, naciśnij przycisk jeszcze raz.

  16. Naciśnij Zastosuj.

Konfiguracja ANPR jest zakończona.
