Załącznik 5. Korzystanie z wielofunkcyjnych kontrolerów CH VM-Desktop USB przy pracy z Axxon One

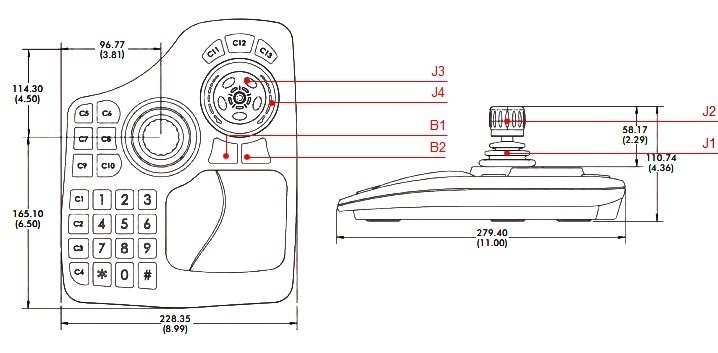

Korzystanie z wielofunkcyjnych kontrolerów CH VM-Desktop USB udostępnia następujące możliwości wprowadzania danych:

Trójosiowy joystick PTZ oraz kontrola zoomu (J1 and J2)
Pokrętło (J3 and J4)
27 klawiszy

10 klawiszy numerycznych
klawisz *
klawisz #
Programowalne przyciski C1 - C13 (klawisze mogą być przypisywane w Axxon One)
Dwa dodatkowe przyciski (B1 oraz B2)

Wielofunkcyjny kontroler może być używany w celu operowania Axxon One z aktywnego monitora.

Informacja

Aktywny monitor to monitor główny (jeśli wszystkie dodatkowe monitory są nieaktywne lub niepodłączone) lub dodatkowy, o ile dodatkowy monitor jest w trybie aktywnym (zobacz: Configuring Interfaces on a Multi-Monitor Computer).

Aktywny monitor może zostać wybrany jedynie za pośrednictwem myszy. Jeśli system nie zawiera myszy, z joysticka można korzystać tylko dla głównego monitora.

Opis dostępnych funkcji jest dostępny w tabeli

Klawisz	Dostępność	Funkcja
J1	Zawsze	Kontrola PTZ dla zaznaczonej kamery. Jeśli zaznaczona kamera nie wspiera kontroli PTZ, akcja jest ignorowana.
J2	Zawsze	Zoom optyczny dla zaznaczonej kamery. Jeśli zaznaczona kamera nie wspiera kontroli PTZ, akcja jest ignorowana.
J3 (rotate counterclockwise)	Tryb Archiwum	Przejdź do poprzedniej klatki. Jeśli odtwarzanie jest włączone, akcja jest ignorowana.
J3 (rotate clockwise)	Tryb Archiwum	Przejdź do następnej klatki. Jeśli odtwarzanie jest aktywne, akcja jest ignorowana.
J4 (rotate counterclockwise)	Tryb Archiwum	Przejdź do poprzedniego fragmentu wideo.
J4 (rotate clockwise)	Tryb Archiwum	Przejdź do następnego fragmentu wideo.
J4	Tryb wideo na żywo	Kontrolowanie przesłony kamery.
1	Tryb wideo na żywo	Rozpocznij / zatrzymaj tryb patrolowania.
2.3	Tryb wideo na żywo	Kontrola ostrości dla zaznaczonej kamery.
* n #	Zawsze	Wybierz kamerę w układzie. n to numer kamery, która ma zostać zaznaczona. Jeśli kamera o odpowiednim numerze nie jest zawarta w obecnym układzie, przeprowadzane jest wyszukiwanie układu z najmniejszą ilością kamer zawierającego kamerę, a następnie układ jest przełączany do znalezionego układu. Jeśli układ zawierający kamerę nie istnieje, układ zawierający wybraną kamerę jest tworzony.
# n #	Zawsze	Przejdź do układu. n to numer układu, który ma zostać aktywowany; numer odzwierciedla porządek kamer na liście dostępnych układów.
C10	Zawsze	Anuluj wpisywanie liczby. Jeśli operator nie zakończył wpisywania identyfikatora kamery bądź układu (klawisz # nie został naciśnięty), naciśnięcie klawisza C10 wyczyści poprzednio wpisany numer.
C1	Tryb zarządzania alarmami	Oznacz alarm jako fałszywy.
C2	Tryb zarządzania alarmami	Oznacz alarm jako niekrytyczny.
C3	Tryb zarządzania alarmami	Oznacz alarm jako krytyczny.
C4	Zawsze	Manualnie rozpocznij alarm, a następnie przejdź do trybu zarządzania alarmami. Przejdź do trybu zarządzania alarmami jeśli był on wcześniej zainicjalizowany.
C5	Zawsze	Powiększ komórkę w układzie.
C6	Zawsze	Pomniejsz komórkę w układzie.
C7	Zawsze	Przejdź do poprzedniego układu na liście.
C8	Zawsze	Przejdź do następnego układu na liście.
C11	Tryb Archiwum	Obniż prędkość odtwarzania.
C12	Tryb Archiwum	Rozpocznij/zatrzymaj odtwarzanie.
C13	Tryb Archiwum	Zwiększ prędkość odtwarzania.
B2	Tryb Archiwum, Tryb zarządzania alarmami	Przejdź do trybu wideo na żywo (bez klasyfikacji alarmu).
B2	Tryb wideo na żywo	Przejdź do trybu Archiwum.
C9	Tryb Archiwum	Otwórz/zamknij kalendarz.
B1, B2	Otwarty kalendarz	Przejdź do innego elementu kalendarza (równoznaczne klawiszowi Tab) dni miesiąca - godziny - minuty - sekundy - am/pm (klawisz B2) oraz wstecz (poprzez klawisz B1)
J3	Otwarty kalendarz	Nawiguj po dniach oraz ustalonych godzinach, minutach, sekundach, oraz AM/PM
J4	Otwarty kalendarz	Nawiguj po miesiącach
