Apéndice 5. Uso de los mandos CH VM-Desktop USB multifunction con Axxon One

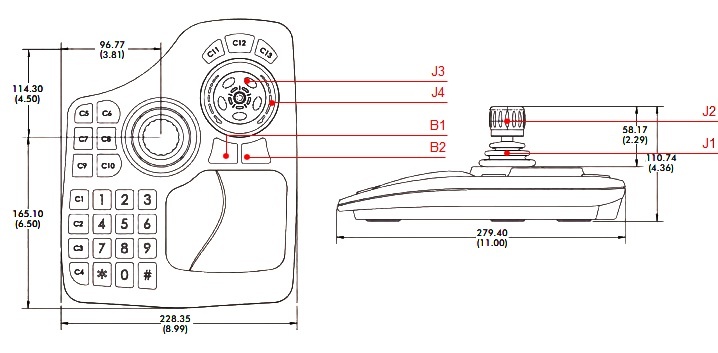

Los mandos de control CH VM-Desktop USB multifunction proporcionan un variedad de controles de entrada:

Un mando de tres ejes para el control de la telemetría y el zoom digital (J1 y J2)
Dial con rueda de control (J3 y J4)
27 teclas:

10 teclas numéricas
tecla *
tecla #
Teclas programables C1 a C13 (las teclas se pueden remapear en Axxon One)
Dos teclas adicionales (B1 y B2)

El mando multifunción se puede utilizar para operar con Axxon One en el monitor en activo.

Nota

El monitor activo es el monitor principal (si los demás monitores adiciones se encuentran inactivos o desconectados) o uno adicional, si el monitor adicional está activo (ver Manejo de los monitores en un cliente local).

El monitor activo puede seleccionarse únicamente utilizando el ratón. Si no se cuenta con un ratón, el mando multifunción funcionará exclusivamente en el monitor principal.

La siguiente tabla recoge las principales funciones de las teclas.

Teclas	Disponibilidad	Función
J1	Siempre	Control telemétrico de la cámara seleccionada. Si la cámara seleccionada no cuenta con soporte para control PTZ, la acción se ignora.
J2	Siempre	Control del zoom óptico de la cámara seleccionada. Si la cámara seleccionada no cuenta con soporte para control PTZ, la acción se ignora.
J3 (rotación en sentido contrario al reloj)	Modo archivo	Dirige al cuadro anterior. Si está activa la reproducción, la acción se ignora.
J3 (rotación en sentido del reloj)	Modo archivo	Dirige al siguiente cuadro. Si está activa la reproducción, la acción se ignora.
J4 (rotación en sentido contrario al reloj)	Modo archivo	Dirige al fragmento de vídeo anterior.
J4 (rotación en sentido del reloj)	Modo archivo	Dirige al siguiente fragmento de vídeo.
J4	Modo vídeo en vivo	Control del iris de la cámara seleccionada.
1	Modo vídeo en vivo	Inicio/detención del modo patrullaje.
2.3	Modo vídeo en vivo	Control de enfoque de la cámara seleccionada.
* n #	Siempre	Selecciona una cámara en una vista. n es el número de la cámara a activar a través de las teclas numéricas. En caso de que la cámara con el número en cuestión no se encuentre en la vista actual, se iniciará una búsqueda de la cámara en una vista menor; siendo está la que acabará mostrándose en pantalla. Si no existe tal vista, se creará una vista con una cámara.
# n #	Siempre	Dirige a la vista. n es la vista a activar mediante las teclas numéricas; el número corresponde al orden en que la vista aparece en la lista.
C10	Siempre	Borra números. Si el operador no ha terminado de escribir el número de una cámara o vista (no se presionó la tecla #), al presionar la tecla C10 se borra el número introducido con anterioridad.
C1	Modo de gestión de alarmas	Acepta una alarma con resolución Falsa alarma.
C2	Modo de gestión de alarmas	Acepta una alarma con resolución Alarma no crítica.
C3	Modo de gestión de alarmas	Acepta una alarma con resolución Alarma crítica.
C4	Siempre	Inicia manualmente una alarma y dirige al modo de gestión de alarmas. Dirige al modo de gestión de alarmas cuando se ha iniciado una alarma con anterioridad.
C5	Siempre	Aumenta el tamaño de celda de la vista.
C6	Siempre	Reduce el tamaño de celda de la vista.
C7	Siempre	Dirige a la vista anterior de la lista.
C8	Siempre	Dirige a la siguiente vista de la lista.
C11	Modo archivo	Ralentiza la reproducción.
C12	Modo archivo	Inicia/pausa la reproducción de vídeo.
C13	Modo archivo	Acelera la reproducción.
B2	Modo archivo, Modo de gestión de alarmas	Dirige al modo vídeo en vivo (sin clasificación de alarmas).
B2	Modo vídeo en vivo	Dirige al modo archivo.
C9	Modo archivo	Abre/oculta el calendario.
B1, B2	Calendario abierto	Desplazamiento por los elementos del calendario (equivale a presionar el tabulador). días del mes - horas - minutos - segundos - am/pm (tecla B2) y hacia atrás (presionando la tecla B1).
J3	Calendario abierto	Permite navegar por los días y establecer horas, minutos, segundos y AM/PM.
J4	Calendario abierto	Permite navegar por los meses.
