카메라 객체의 생성 및 구성은 하드웨어 탭에서 이루어집니다. 카메라의 객체 트리는 Axxon One에 통합된 기능(알람 입력, 릴레이 출력, PTZ 장치 등)에 따라 자동으로 생성됩니다.
Note
카메라의 아카이브 기록 설정은 해당 탭에서 구성할 수 있습니다 (아카이브 설정 참조).
카메라 설정 구성
IP 장치 검색 마법사를 통해 카메라를 추가한 후 (IP 장치 추가 및 제거 참조) 카메라의 매개변수를 편집할 수 있습니다. 카메라 매개변수는 다음과 같이 그룹화됩니다.
객체 식별 그룹에서 카메라 이름, 짧은 이름 및 주석을 입력할 수 있습니다.
Note
- 카메라의 짧은 이름은 단축키에서 사용할 수 있습니다 (단축키 동작에 관한 참고 사항 참조).
- 기본적으로 짧은 이름은 카메라의 ID입니다. 객체 트리에서 비디오 카메라의 전체 이름은 <Short name>. <Name> 형식으로 표시됩니다.
- 짧은 이름을 변경하고 클라이언트를 재시작하면, 객체 트리에서 카메라는 짧은 이름을 기준으로 정렬됩니다.
또한 활성화 필드에서 아니오를 선택하여 카메라를 비활성화할 수 있습니다.
Attention!
시스템에서 활성화된 모든 카메라(아날로그 카메라 포함, IP 서버 객체 참조)는 라이선스 측면에서 비디오 채널로 간주됩니다 (Axxon One licensing 참조). 비활성화된 카메라는 라이선스에 포함되지 않습니다. 카메라 라이선스가 부족한 경우, 오프라인 또는 사용하지 않는 카메라를 비활성화하세요.
객체 기능 그룹에서는 다음과 같은 카메라 속성을 확인할 수 있습니다.
IP 주소 (자동으로 할당되며 필요에 따라 변경할 수 있음)
- 카메라와 Axxon One 간 데이터 전송에 사용되는 포트 (기본값은 80으로 설정되며 필요에 따라 변경 가능). 초기 포트 번호는 카메라의 웹 인터페이스를 통해 설정됩니다.
- MAC 주소
- 제조사, 모델, 드라이버 버전 및 현재 펌웨어
- 비디오 채널 번호 (IP 서버의 경우)
장치 일련번호 (Axis 장치에만 해당, Axis IP Devices 참조).
이 그룹에서는 모든 비디오 카메라에서 공유되는 여러 옵션을 사용자화할 수 있습니다.
- 카메라에서 서버로 비디오 스트리밍을 불필요할 때마다 중단하려면 Break unused connections에서 Yes를 선택하세요 (1).
비디오 전송의 조건적 중단은 다음의 경우에 발생합니다.- 클라이언트나 웹 클라이언트 레이아웃에서 비디오 스트림이 표시되지 않음
- 스트림이 현재 아카이브에 기록되지 않음
- 스트림이 현재 어떤 감지 도구에 의해 처리되지 않음
- 클라이언트를 시작할 때 기본 설정은 첫 번째 I-frame(키 프레임)을 받은 후에만 비디오를 표시하는 것입니다. 만약 스트림이 상대적으로 긴 GOP 길이(그룹 오브 픽쳐스) 또는 GOV 길이(그룹 오브 비디오 객체 평면)을 갖고 있다면, 즉 스트림에서 I-프레임 사이에 P-프레임과 B-프레임의 수가 많다면 비디오가 1분 동안 표시되지 않을 수 있습니다. 이 경우, Low GOP keyframe rate 설정(2)에서 Yes를 선택하면 서버의 메모리 버퍼에 저장된 이전 I-프레임을 이용하여 비디오 대기 시간을 줄일 수 있습니다. 일부 경우에는 I-프레임이 버퍼링되지 않겠지만, 대부분의 경우 이는 곧 장치에서 I-프레임이 수신될 것임을 의미합니다.
인증 그룹에서는 카메라에 연결할 사용자 이름과 비밀번호를 설정할 수 있습니다.
카메라에 연결하기 위한 사용자 이름과/또는 비밀번호가 공장 기본 설정과 다른 경우, 기본 설정 필드에서 No를 선택하고 현재 자격 증명을 입력하세요.
Attention!
카메라가 Digest HTTP 인증을 지원하는 경우, 비밀번호의 마지막 문자에 " : " 기호를 추가하세요.
클라이언트에서 비디오 버퍼링을 활성화하려면 비디오 버퍼링 그룹에서 밀리초 단위로 버퍼 길이를 설정하세요. 이 값은 50과 1000 밀리초 사이여야 합니다. 값이 0으로 선택되면 비디오 버퍼링이 비활성화됩니다.
비디오 스트림 설정 그룹에서는 비디오 이미지 파라미터(대비, 밝기, 색상 포화도 등)를 확인할 수 있습니다. 이 파라미터를 구성할 때 Axxon One 인터페이스에서 설명을 참조할 수 있습니다. 자세한 정보는 카메라 매뉴얼을 참조하세요.
Note
웹 인터페이스에서 설정된 파라미터로 카메라를 추가한 경우에는 이 파라미터들을 편집할 수 없습니다 (IP 장치 추가 및 제거 참조). Axxon One에서 이 파라미터들을 구성하려면 Send settings to devic" 체크박스를 선택하세요.
파노모프 그룹에서는 어안 렌즈 카메라를 구성할 수 있습니다 (Configuring fisheye cameras 참조).
기타 그룹에서는 RTSP 프로토콜을 통해 연결된 장치의 파라미터를 구성할 수 있습니다 (Configuring connection of devices via RTSP 참조).
대체 카메라 1 필드에서는 이 카메라가 연결되지 않았을 때 레이아웃에서 대신 사용할 수 있는 현재 도메인 내의 다른 카메라를 지정할 수 있습니다.
지리 정보 그룹에서는 카메라 위치의 좌표(위도, 경도, 방위각)를 지정할 수 있습니다 (좌표는 카메라를 지리 맵에 추가할 때 사용됩니다, 맵에 비디오 카메라 추가 및 아이콘 크기 변경 참조).
특수한 경우, 경고 레이아웃을 구성할 때(Configuring Alarmed cameras layout 참조) 이 필드에 이 카메라와 동시에 표시할 가장 가까운 카메라들을 지정할 수 있습니다.
비디오 스트림 설정 구성

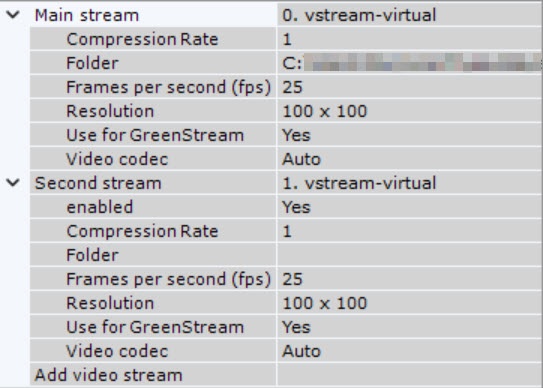

비디오 스트림은 감시 창 아래에서 구성할 수 있습니다. 카메라가 멀티스트리밍을 지원하는 경우, 두 개의 비디오 스트림(주 스트림과 보조 스트림)을 별도로 구성할 수 있습니다. 필요에 따라 비디오 스트림 추가 필드를 사용하여 추가적인 비디오 스트림을 구성할 수 있습니다. IP 장치를 생성할 때 주 비디오 스트림을 선택하면 더 높은 해상도의 스트림이 선택됩니다. 비디오 스트림을 구성하려면 설정 장치로 전송 체크박스가 선택되어 있는지 확인해야 합니다.
Note
대부분의 경우 비디오 스트림에 대해 설정되는 파라미터는 비트레이트, 압축률, 프레임 속도, 해상도입니다. 구성 가능한 파라미터에 대한 자세한 정보는 카메라의 공식 참조 문서에서 확인할 수 있습니다.
Note
비디오 스트림을 변경할 때:
- 주 스트림 또는 추가 스트림으로 추가된 스트림은 하나의 스트림 파라미터가 다른 스트림의 파라미터로 교체됩니다.
- 주 스트림 또는 추가 스트림으로 추가되지 않은 스트림은 비디오 스트림 파라미터가 기본값으로 변경됩니다.
기본적으로, Auto (GreenStream)/High quality/Low quality 모드에서 비디오 스트림을 사용할 때 Use for GreenStream 필드에 Yes 값이 설정됩니다. No 값을 설정하면 이 스트림은 Auto (GreenStream)/High quality/Low quality 모드에서 표시되지 않습니다 (감시 창에서 비디오 스트림 품질 선택 (GreenStream) 참조).
카메라 웹 인터페이스에서 비디오 스트림을 구성할 때, 비디오 스트림 상태를 Health Board에 정확하게 표시하려면 해당 필드에 예상 프레임 속도의 실제 값을 설정해야 합니다 (카메라 상태 보기 참조).
또한 매크로를 사용하여 장치에 HTTP 요청을 보내 비디오 스트림 설정을 변경할 수 있습니다 (Executing a web query, Starting an external program on Servers, Starting an external program on Clients 참조).
Attention!
기록용 아카이브 및 감시 창에서 비디오 스트림을 표시할 때는 어떤 비디오 스트림이라도 선택할 수 있습니다 (감시 창에서 비디오 스트림 품질 선택 (GreenStream), 아카이브에 기록 구성 참조).
Note
일부 비디오 스트림 파라미터를 변경하면 카메라가 자동으로 재시작될 수 있으며, 이 경우 카메라는 잠시 동안 사용 불가 상태가 될 수 있습니다 (카메라에 따라 다름).

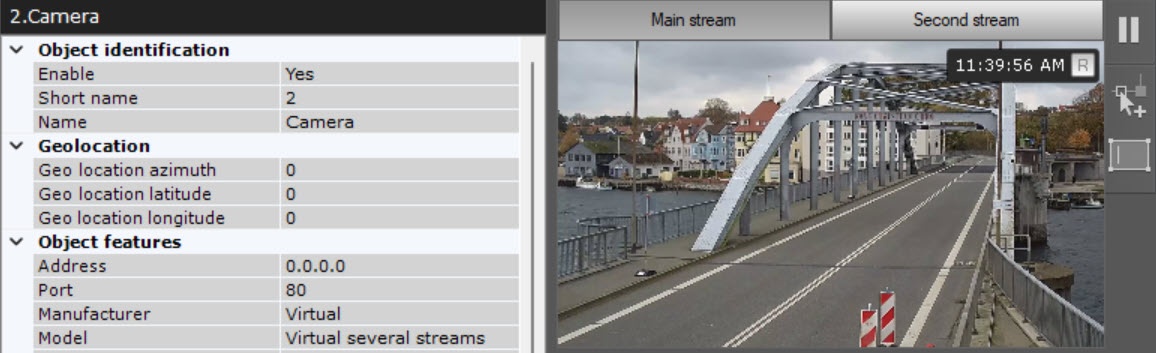

카메라 미리보기 창
카메라의 이미지는 미리보기 창에 표시됩니다.
Note
오른쪽 상단의 표시기는 현재 시간과 녹화 상태를 나타냅니다 (시간 표시 참조).
미리보기 창에서 스트림 간 전환하려면 Main 스트림과 Second 스트림 탭을 클릭하십시오.
Note
스트림이 선택되면 해당 스트림의 설정이 표시됩니다. 다른 스트림의 설정은 숨겨집니다.
