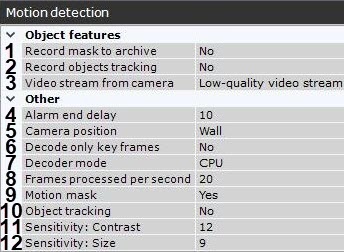

VMD를 구성하려면:

  1. 모션 마스크를 아카이브에 기록하려면 해당 파라미터(1)에 대해 예로 설정하십시오.

  2. 비디오 모션 감지 도구는 모션 마스크에서 생성된 추적 메타데이터를 받을 수 있습니다. 기본적으로 메타데이터는 데이터베이스에 기록됩니다. 이를 비활성화하려면 객체 추적 기록 (2)에서 아니오를 선택하십시오.

  3. 카메라가 멀티스트리밍을 지원하는 경우, 감지가 필요한 스트림을 선택하십시오 (3). 낮은 품질의 비디오 스트림을 선택하면 서버의 부하를 줄일 수 있습니다.

  4. 알람 종료 지연 필드에서 모션이 중지된 후 감지 도구가 트리거 상태를 유지할 시간 간격을 초 단위로 설정하십시오 (4).

  5. 피쉬아이 카메라에서 거짓 알람 비율을 줄이려면 카메라를 적절하게 배치해야 합니다 (5). 다른 장치의 경우, 이 파라미터는 유효하지 않습니다.

  6. 필요한 경우, 비디오 스트림 그루밍 (6)을 활성화하십시오. 이 경우 I-프레임만 디코딩됩니다.

    Important

    이 설정은 모든 코덱에 적용됩니다. 만약 코덱에 키프레임과 P-프레임이 있다면, 키프레임은 500밀리초마다 한 번씩 디코딩됩니다. MJPEG 코덱의 경우, 각 프레임은 I-프레임으로 간주됩니다.

    이 기능은 서버의 부하를 줄이지만, 예측할 수 있듯이 감지 품질에 부정적인 영향을 미칩니다.

    이 설정은 "블라인드" 서버(비디오를 표시하지 않는 서버)에서 감지를 수행해야 할 경우 활성화해야 합니다.

  7. 비디오 스트림을 디코딩할 처리 리소스를 선택하십시오 (7). GPU를 선택하면, 독립형 그래픽 카드가 우선순위를 가집니다 (NVidia NVDEC 칩으로 디코딩 시). 적절한 GPU가 없으면, 디코딩은 Intel Quick Sync Video 기술을 사용하고, 그렇지 않으면 CPU 리소스가 디코딩에 사용됩니다.

  8. 감지 도구가 처리할 프레임 속도 값을 설정하십시오 (8). 이 값은 [0.016, 100] 범위 내여야 합니다.

  9. VMD는 현재 프레임과 정적 배경 간의 차이를 분석합니다 (11, 12). 특정 장면에 따라 대비와 크기에 대한 다음과 같은 민감도 값을 추천합니다:

    1. 최대 민감도 (대상 객체가 작은 거리 장면):

      1. 민감도: 대비 = 16

      2. 민감도: 크기 = 10

    2. 중간 민감도 (일반적인 장면에 대한 기본 값):

      1. 민감도: 대비 = 12

      2. 민감도: 크기 = 9

    3. 낮은 민감도 (대상 객체까지의 평균 거리가 약 4m인 실내 카메라):

      1. 민감도: 대비 = 8

      2. 민감도: 크기 = 8

        민감도 값을 설정할 때 편의를 위해 미리 보기 창에서 모션 마스크를 볼 수 있습니다. 이를 비활성화하려면 모션 마스크 (9) 필드에서 아니오를 선택하십시오.


        모션이 있지만 감지 민감도 때문에 임계값을 초과하지 않으면 마스크 셀은 초록색으로 표시됩니다. 모션이 VMD를 트리거하면 셀은 빨간색으로 변합니다.

  10. 추적된 객체와 그들의 파라미터(시야(FoV) 너비/높이의 비율, 색상)를 미리 보기 창에 표시하려면 객체 추적 (10) 필드에서 예를 선택하십시오.

  11. 기본적으로 VMD(비디오 모션 감지)는 전체 시야(FoV)를 커버합니다. 시야 내에서 제외 영역을 설정할 수 있으며 이 영역 내에서는 감지가 이루어지지 않습니다.
    제외 영역은 장면 분석 구성과 유사하게 생성됩니다 (장면 분석 검출 도구를 위한 일반 영역 설정 참조).

  12. 적용을 클릭하십시오.

이제 VMD 구성이 완료되었습니다.
