Benutzeroberflächeneinrichtung auf einem Computer mit mehreren Monitoren

In der Softwareplattform Axxon Next können mehrere separate Fenster erstellt werden, um diese anschließend auf zusätzlichen physischen Monitoren anzuzeigen, die an den Server oder Client angeschlossen sind. Die Anzahl der separaten Fenster entspricht derjenigen der angeschlossenen physischen Monitore.

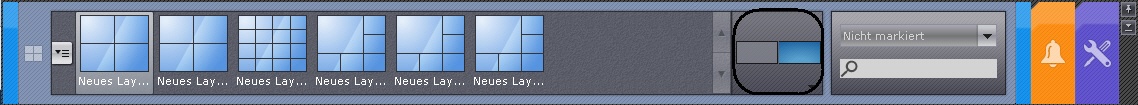

Ist im System mehr als ein Monitor angeschlossen, enthält die Registerkarte Layouts eine Monitor-Konfigurationsleiste.

Zur Erstellung und Einrichtung eines Fensters auf einem zusätzlichen angeschlossenen Monitor sind folgende Schritte durchzuführen:

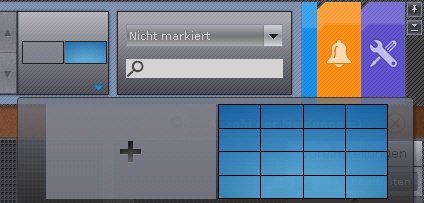

1. Klicken Sie in die Monitor-Konfigurationsleiste. Es erscheinen Thumbnails der angeschlossenen Monitore.

   Je nach Status der Monitore in der Softwareplattform Axxon Next können die Thumbnails unterschiedliche Formen annehmen.

   Thumbnail	Monitorstatus
   	Hauptmonitor
   	Nicht zugewiesener zusätzlicher Monitor
   	Inaktiver zusätzlicher Monitor
   	Aktiver zusätzlicher Monitor

2. Klicken Sie auf den Thumbnail des nicht zugewiesenen zusätzlichen Monitors, um ihn in Axxon Next zu aktivieren.  Der zusätzliche Monitor wird in den aktiven Zustand geschaltet, und auf seinem Bildschirm erscheint eine Kopie des Hauptmonitor-Layouts.

3. Richten Sie das Layout des zusätzlichen Monitors ein (vlg. Einrichtung von Layouts). Die Einrichtung des Zusatzmonitor-Layouts erfolgt über den Hauptmonitor (der zusätzliche Monitor muss aktiv sein). Dabei werden Änderungen nur für den zusätzlichen Monitor eingegeben, das Layout des Hauptmonitors bleibt unverändert.

4. Klicken Sie auf den Thumbnail des Hauptmonitors. Der zusätzliche Monitor wird in den inaktiven Zustand geschaltet, und auf dem Hauptmonitor ist das Ausgangslayout zu sehen. Eine Bearbeitung dieses Layouts wird nicht auf dem zusätzlichen Monitor übernommen, wenn er nicht aktiv ist.

Damit ist die Erstellung und Einrichtung des zusätzlichen Monitors abgeschlossen.

Weitere Bearbeitungen des Zusatzmonitor-Layouts werden nach folgendem Schema durchgeführt:

1. Wechsel des zusätzlichen Monitors in den aktiven Zustand (Klick auf sein Thumbnail).

2. Bearbeitung des Layouts.

3. Wechsel des zusätzlichen Monitors in den inaktiven Zustand.
