Die Statistikleiste dient der Anzeige von Informationen zur Anzahl von Ereignissen eines (aus mehreren) ausgewählten Typs in Form von Zahlenwerten und Grafiken.

Zur Einrichtung der Statistikleiste sind folgende Aktionen durchzuführen:

  1. Fügen Sie die Leiste zum Layout hinzu (vgl. Hinzufügen von Informationsleisten zu Zellen).
  2. Klicken Sie auf einen beliebigen Punkt der Leiste, um sie in den Einrichtungsmodus zu überführen.
  3. Aktivieren Sie das Optionsfeld Ausgeblendete Leisten zulassen (1), wenn der Systembediener die Möglichkeit haben soll, Leisten aus dem Layout auszublenden.

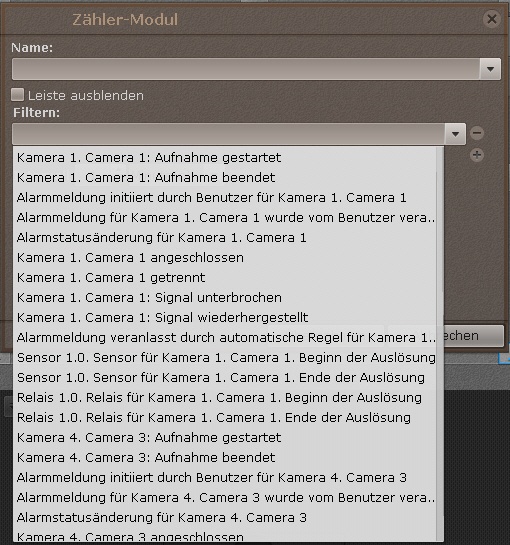

  4. Wählen Sie die Typen von Ereignissen, deren Anzahl festgestellt werden soll:
    1. Klicken Sie auf die Schaltfläche , um einen neuen Ereignistyp hinzuzufügen.
    2. Wählen Sie aus der Leiste den gewünschten Ereignistyp.

    3. Wiederholen Sie die Punkte a)-b), um alle gewünschten Ereignistypen hinzuzufügen.

      Hinweis

      Um einen hinzugefügten Ereignistyp zu entfernen, klicken Sie auf die Schaltfläche

    Wurde kein einziger Ereignistyp ausgewählt, werden sämtliche Systemereignisse gezählt.
  5. Stellen Sie Anzeigeperiode der Statistikdaten in der Grafik ein (2).
  6. Klicken Sie zum Speichern der Änderungen auf Übernehmen (3).

Damit ist die Einrichtung der Statistikleiste abgeschlossen.
