Informationen zum Zustand der Server können auf drei Arten angezeigt werden, zwischen denen sich mit den Schaltflächen in der oberen linken Ecke der Leiste umschalten lässt:

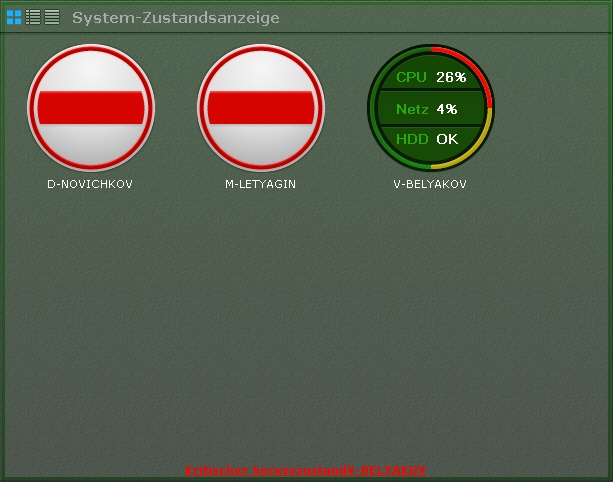

  1. Diagramm.

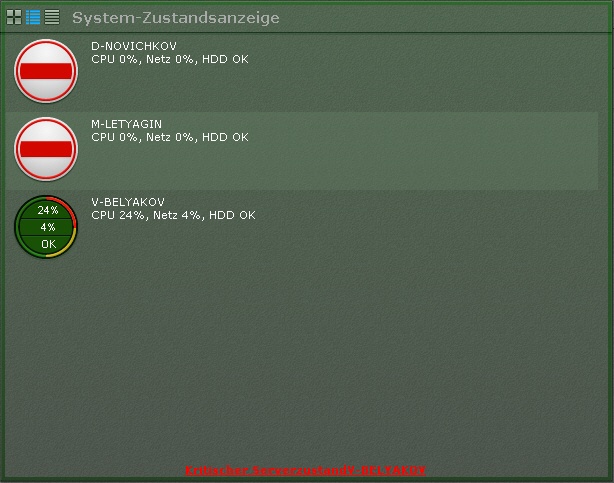

  2. Diagramm und Textinformationen.

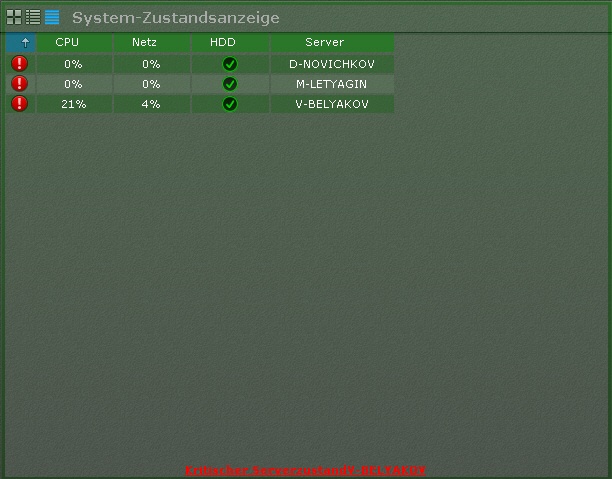

  3. Tabelle.

Informationen in Tabellenform können nach beliebigen Parametern und in beliebiger Reihenfolge sortiert werden.

Auf jedem Server werden folgende Parameter überwacht: Prozessorbelastung. Ausnutzung der Bandbreite und Zustand des Festplattensystems.

In Abhängigkeit von ihrem Status werden die entsprechenden Bereiche in den Diagrammen in einer bestimmten Farbe angezeigt.



CPU

Netz

HDD

Rot

Auslastung 95% und mehr

Verbindungsabbruch

Kritische Auslastung des Festplattensystems, ein Teil der Daten kann verloren gehen

Gelb

Auslastung von 85% bis 94%

Belastung von 70% bis 100%

Erhöhte Auslastung des Festplattensystems, dabei kein Datenverlust

Grün

Auslastung weniger als 85%

Belastung weniger als 70%

Normalbetrieb des Festplattensystems (Standardmodus)

Der Rand des Diagramms wird in bestimmten Farben angezeigt in Abhängigkeit vom Zustand der angeschlossenen Videokameras (vgl. Anzeige des Kamerastatus).

Ist der gesamte Rand grün, bedeutet dies, dass alle Videokameras einen normalen Status aufweisen. Erscheint ein Teil des Randes in gelber oder roter Farbe, befindet sich ein Teil der Videokameras entsprechend in verdächtigem oder kritischem Zustand.

Der allgemeine Serverstatus wird aus den oben aufgeführten Parametern wie folgt bestimmt:

  1. Normal - alle Parameter und Videokameras im Normalzustand.
  2. Verdächtig - wenigstens ein Parameter oder eine Videokamera weist einen verdächtigen Status auf.
  3. Kritisch - wenigstens ein Parameter oder eine Videokamera weist einen kritischen Status auf.

Aktualisierungshäufigkeit der Serverinformationen - 10 Sekunden.

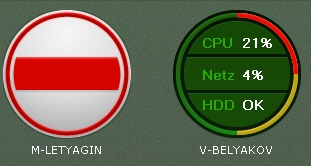

Fällt die Verbindung zu einem Server aus, wird dies mit einem entsprechenden Zeichen angezeigt.



Befinden sich alle Server im normalen Zustand, erscheint unten in der Leiste eine Statuszeile mit Informationen zur Anzahl der überwachten und gestörten Server.



Ändert sich bei einem der Server der Zustand zum schlechteren hin, wird die Statuszeile durch eine Mitteilung ersetzt. Bei einem Klick auf diese wird auf die Statusansicht der Server umgeschaltet (wenn zu diesem Zeitpunkt in der Leiste der Videokamerastatus angezeigt wird).



Daraufhin wird die Mitteilung geschossen und erneut die Statuszeile angezeigt.

Hinweis

Verschlechtert sich der Zustand mehrerer Server, wird eine Mitteilung zum jeweils letzten ausgegeben.
