Um Sensoren/Relais zum Lageplan hinzuzufügen, gehen Sie wie folgt vor:

Hinweis

Sie können nur die aktivierten Objekte Sensor und Relais zur Karte hinzufügen.

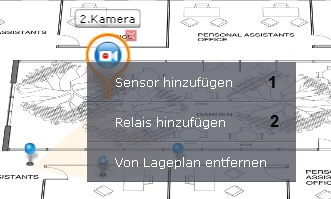

  1. Rufen Sie mit der rechten Maustaste das Kontextmenü der Videokamera auf.
  2. Für das Hinzufügen des Sensors wählen sie den Menüpunkt Sensor hinzufügen (1), für das Hinzufügen des Relais wählen sie den Menüpunkt Relais hinzufügen (2).
  3. Die Auswahl des erforderlichen Objekts Sensor oder Relais aus dem Verzeichnis.

Das Hinzufügen der Sensoren und Relais-ist nun abgeschlossen.

Standardmäßig sind die Sensor- und Relaissymbole an das Videokamerasymbol gebunden. Beim Verschieben des Videokamerasymbols werden die Symbole aller Videokamerageräte ebenfalls verschoben.
Es besteht die Möglichkeit, die Symoble des Sensors und des Relais vom Videokamerasymbol zu lösen. Dazu schieben Sie sie davon. Danach erfolgt das Verschieben der Sensor- und Relaissymbole unabhängig vom Videokamerasymbol.

Um Sensoren/Relais von E/A-Geräten zum Lageplan hinzuzufügen, gehen Sie wie folgt vor:

  1. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle auf dem Lageplan, um ein Kontextmenü anzuzeigen.
  2. Wählen Sie Sensor hinzufügen oder Relais hinzufügen.
  3. Wählen Sie den gewünschten Sensor oder das gewünschte Relais aus.
