Objeto Relé

El objeto Relé se muestra automáticamente en el árbol de objetos como afiliado del objeto Camera de vídeo, si  la cámara de vídeo tiene una salida incorporada o una salida discreta conectada. La cantidad de objetos Relé para la videocámara corresponde a la cantidad de salidas digitales que posea.

Si el dispositivo está definido como un Servidor IP, el relé se muestra en el árbol de objetos como afiliado  del objeto Canal.

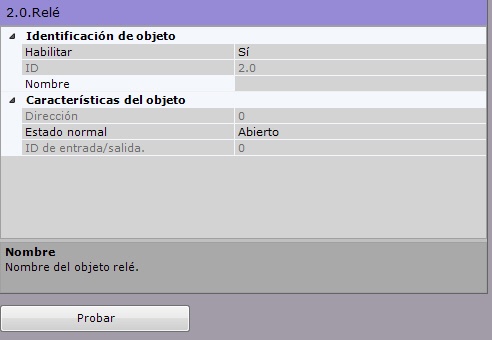

Par la configuración del objeto Relé es necesario:

1. Elegir el objeto Relé en el árbol de objetos.

2. Conectar el dispositivo (1).


   ¡Atención!

   Si el relé es afiliado del objeto Canal, entonces:

   1) Cuando se enciende el relé, el objeto padre Canal se enciende automáticamente.

   2) Cuando todos los objetos afiliados del Sensor y del Relé se apagan, el objeto padre Canal también se apaga.

3. Ingresar el nombre del relé (2).
4. Asignar el estado del relé en el que éste deberá encontrarse en el momento de ausencia de alarmas (3).
5. Presione el botón Aplicar.

Como resultado el relé pasará al modo de trabajo establecido.
Para comprobar el funcionamiento del relé, deberá presionar el botón Test.Si el relé se encuentra correctamente ajustado, se producirá un cambio de su estado de corta duración.

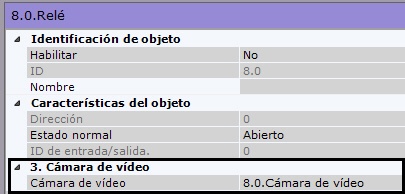

Si el relé es parte del servidor IP, en los parámetros de dicho relé se puede seleccionar una videocámara del Servidor IP a la que será conectado. Como resultado de esta operación el objeto relé se convertirá en afiliado con relación a la videocámara seleccionada.
