Mapowanie pozycji PTZ do panoramicznego pola widzenia (kalibracja)

Aby możliwe było precyzyjne śledzenie poruszających się obiektów, należy skalibrować kamery PTZ przez zmapowanie co najmniej sześciu pozycji PTZ do punktów w polu widzenia kamery dla każdej kamery panoramicznej.

Im więcej zmapowanych pozycji, tym precyzyjniejsze będzie śledzenie obiektów przez kamerę PTZ. Zalecane jest zmapowanie ośmiu lub więcej punktów.

Procedura kalibracji wygląda następująco:

1. Wyreguluj kamerę na dowolny punkt.
   Aby zmienić orientację soczewki, naciśnij lewym przyciskiem myszy na klatce, a następnie, przytrzymując przycisk myszy, przeciągnij wskaźnik w odpowiednim kierunku.

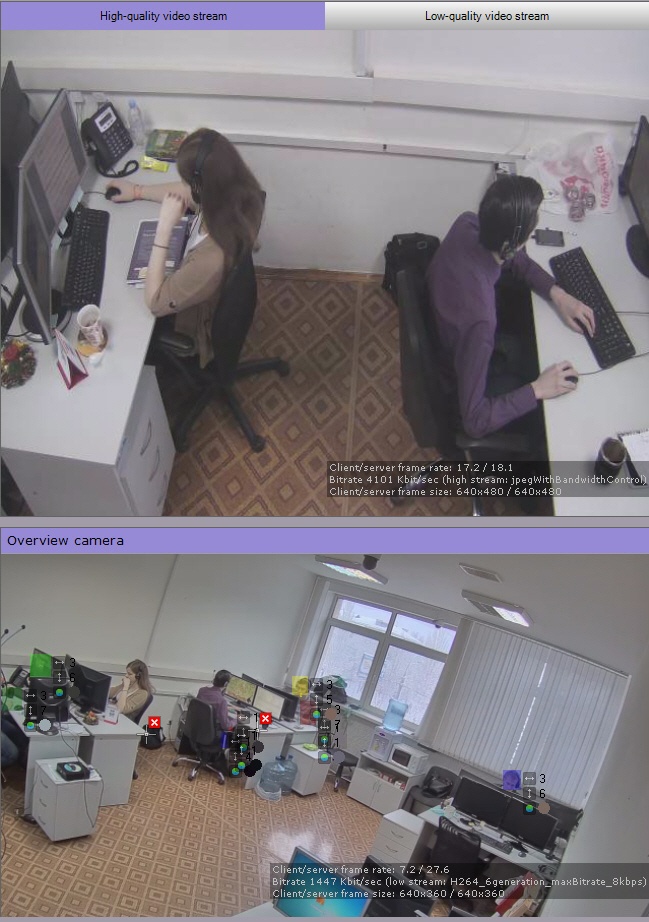

2. Naciśnij lewym przyciskiem myszy, aby dodać punkt na klatce kamery panoramicznej, na którą kamera PTZ jest obecnie skierowana.



   Uwaga!

   Ustaw punkty kalibracji w tej samej płaszczyźnie (podłoga, ziemia). Nie ustawiaj punktów na różnych płaszczyznach (przykładowo: na ziemi podczas, gdy inne są umiejscowione np. na drzewie, etc.).

   Zalecane jest upozycjonowanie punktów kalibracyjnych na rogach pola widzenia kamery panoramicznej (o ile leżą one w tej samej płaszczyźnie; w innym przypadku, ustaw punkty jak najbliżej rogów pola widzenia kamery w obrębie płaszczyzny).

   Uwaga!

   Całość poruszającego się obiektu musi być w widoczna w polu widzenia kamery PTZ.




3. Powtórz proces dla co najmniej sześciu punktów.
4. Powtórz proces dla wszystkich kamer panoramicznych (naciśnij, aby wybrać kamerę panoramiczną z listy).
5. Aby zapisać punkty kalibracji, naciśnij przycisk Zastosuj.

Po ukończeniu mapowania punktów, zalecane jest wykonanie testu kalibracji. Aby to uczynić:

1. Naciśnij przycisk  po prawej stronie okna podglądu kamery PTZ.
2.  Naciskaj na różne punkty w polu widzenia kamery. Jeśli kamera PTZ jest upozycjonowana prawidłowo, dalsza kalibracja nie będzie konieczna.
