Konfigurowanie Narzędzia rozpoznawania tablic rejestracyjnych (IV)

Aby skonfigurować Rozpoznawanie tablic rejestracyjnych (IV), wykonaj następujące kroki:

1. Prześlij do wsparcia technicznego adres MAC Serwera, na którym narzędzie detekcji będzie używane.

   Uwaga!

   Narzędzie nie będzie funkcjonować na Serwerze o innym adresie MAC.

2. Skopiuj licencję otrzymaną od wsparcia technicznego do pliku "C:\Program Files\Common Files\AxxonSoft\DetectorPack\IntelliVisionLPRlicense.txt".

3. Zrestartuj Serwer (zobacz: Zamykanie Serwera, Uruchamianie Serwera).

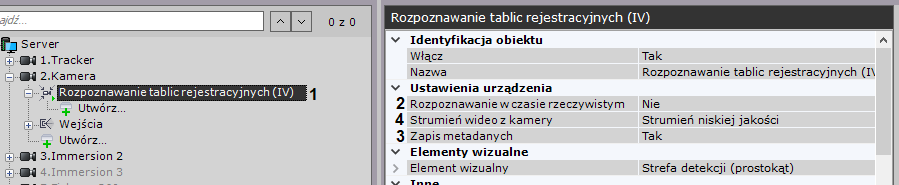

4. Utwórz i wybierz obiekt typu Rozpoznawanie tablic rejestracyjnych (IV) (1).


5. Jeśli niezbędne jest rozpoznawanie tablic rejestracyjnych w czasie rzeczywistym (zobacz: Konfigurowanie Rozpoznawania tablic rejestracyjnych w czasie rzeczywistym), zaznacz Tak dla parametru Rozpoznawanie w czasie rzeczywistym (2).

6. Jeśli niezbędny jest Zapis metadanych (3) do bazy metadanych, zaznacz Tak.
7. Jeśli kamera wspiera multistreaming, wybierz Strumień wideo z kamery (4), z którego będzie korzystać narzędzie Rozpoznawania tablic rejestracyjnych (IV). Wybranie strumienia wideo o niższej jakości może obniżyć obciążenie Serwera.

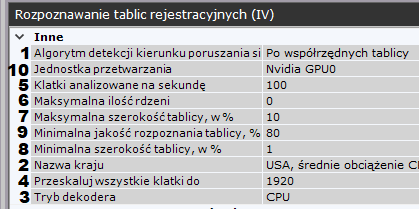

8. Wybierz Algorytm detekcji kierunku poruszania się (1):

   1. Po współrzędnych tablicy rejestracyjnej: jeśli koordynaty tablicy zmierzają od górnej części obrazu do dolnej, pojazd jest rejestrowany jako zbliżający się. Jeśli koordynaty tablicy zmierzają od dolnej części obrazu do górnej, pojazd jest rozpoznawany jako oddalający się.

   2. Po zmianach skali tablicy rejestracyjnej:


9. Wybierz kraj z listy oraz poziom dokładności rozpoznawania w parametrze Nazwa kraju (2)
   1. Wysokie obciążenie CPU, wysoka jakość - pozwala na osiągnięcie maksymalnej dokładności rozpoznawania, lecz zużywa wiele zasobów CPU i/lub GPU.
   2. Średnie obciążenie CPU, średnia jakość - pozwala na osiągnięcie wysokiej jakości rozpoznawania przy mniejszym zużyciu zasobów CPU/GPU.
   3. Niskie obciążenie CPU, niska jakość - pozwala na uzyskanie wyników rozpoznawania tablic szybciej, lecz kosztem ich dokładności.
10. Wybierz procesor używany do dekodowania strumienia wideo przy parametrze Tryb dekodera (3). Jeśli wybierzesz GPU, dedykowana karta graficzna będzie traktowana priorytetowo (przy dekodowaniu przy użyciu chipów NVidia NVDEC). Jeśli nie ma odpowiedniego GPU, dekodowanie będzie się odbywać za pomocą technologii Intel Quick Sync Video. W innym przypadku, do dekodowania używane będzie CPU.
11. Domyślnie analizowane klatki są skalowane w dół do określonej rozdzielczości (4, 1920 pikseli po dłuższej krawędzi klatki). Funkcjonuje to następujące:

    1. Jeśli dłuższa krawędź źródłowego obrazu przekracza wartość wyznaczoną w polu Przeskaluj wszystkie klatki do, jest ona dzielona przez 2.

    2. Jeśli długość krawędzi nie przekracza określonej wartości, przeskalowana klatka będzie używana do celów analizy wideo.

    3. Jeśli długość krawędzi nadal przekracza określoną wartość, jest ona dzielona przez 2 do skutku.

       Note

       Dla przykładu: jeśli rozdzielczość obrazu źródłowego to 2048 * 1536, a limit ustawiony na 1000, obraz zostanie podzielony dwa razy:  pierwszy raz z 2048 * 1536 na 1024 * 768, a następnie z 1024 * 768 na 512 * 384; po pierwszym dzieleniu długość dłuższej krawędzi nadal jest większa od ustalonej wartości (1024 > 1000).

12. Wyznacz ilość klatek na sekundę, które ma przetwarzać narzędzie detekcji (5). Wartość powinna znajdować się w zakresie [0,016; 100].
13. Wyznacz maksymalną ilość rdzeni procesora dostępnych dla narzędzia detekcji. Wartość 0 oznacza, że detektor może korzystać ze wszystkich rdzeni (6)

14. Wyznacz maksymalną oraz minimalną szerokość tablicy rejestracyjnej pojazdu jako procent pola widzenia kamery (7, 8).

15. Wyznacz minimalną jakość rozpoznawania tablic rejestracyjnych w polu Minimalna jakość rozpoznania tablicy, % (9). Im wyższa jakość rozpoznawania, tym mniej fałszywych detekcji tablic rejestracyjnych wystąpi. Wartość powinna być zawarta w zakresie [0; 100].

16. Wybierz procesor, z którego ma korzystać narzędzie detekcji - CPU lub jeden z GPU - w polu Jednostka przetwarzania (10, zobacz: Ogólne informacje o konfigurowaniu detekcji).


    Uwaga!

    Uruchomienie algorytmu na NVIDIA GPU może zająć do kilku sekund. Istnieje możliwość korzystania z cache, aby przyspieszyć przyszłe uruchomienia (zobacz: Konfigurowanie akceleracji uruchamiania analityk neuronowych wykorzystujących GPU).

    Informacja

    Jeśli w systemie istnieje kilka GPU, można wyznaczyć konkretny NVIDIA GPU, który będzie wykorzystywany przez narzędzie rozpoznawania tablic rejestracyjnych (IV).

17. W polu Czas śledzenia (4) określ maksymalny czas w sekundach między pierwszą klatką, na której tablica rejestracyjna została rozpoznana, a rejestracją zdarzenia. Wartość powinna znajdować się w granicach [0; 3600]. Wartość 0. oznacza, że zdarzenie zostanie zarejestrowane, gdy ścieżka tablicy znajdzie się poza polem widzenia kamery.

18. Określ Maksymalną oraz Minimalną liczbę znaków w tablicy (2, 3). Wartość powinna znajdować się w zakresie [1; 20].

19. W polu Limit czasu (1) wpisz okres w sekundach, po którym ścieżka tablicy rejestracyjnej jest uznawana za utraconą. Wartość powinna znajdować się w zakresie [0; 3600].

    Informacja

    Ten parametr powinien być wykorzystywany w celu wyeliminowania wielokrotnych detekcji jednej tablicy np. w przypadku, gdy tablica rejestracyjna jest przez pewien czas przesłonięta przez inny obiekt, a następnie pojawia się ponownie i jest rozpoznawana raz jeszcze. Jeśli Limit czasu będzie wyższy niż czas przesłonięcia tablicy, powtórzone detekcje będą ignorowane.

20. Istnieje możliwość skonfigurowania pola detekcji ANPR w oknie podglądu kamery. Tylko tablice rejestracyjne znajdujące się w strefie będą rozpoznawane. Wielkość strefy może być zmieniana poprzez przeciąganie punktów kotwiczących .


    Informacja

     Dla ułatwienia można nacisnąć przycisk  i skonfigurować pole detekcji tablic rejestracyjnych na stałym obrazie. Aby anulować zatrzymanie podglądu obrazu, naciśnij przycisk ponownie.

    Informacja

    Pole detekcji jest domyślnie wyświetlone. Naciśnij , aby je ukryć. Aby pokazać je ponownie, naciśnij przycisk jeszcze raz.

21. Naciśnij Zastosuj

Konfiguracja Rozpoznawania tablic rejestracyjnych (IV) jest zakończona.
