VT 번호판 검출 도구 미세 조정

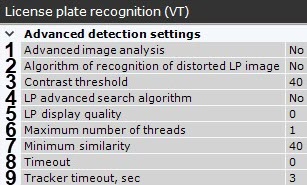

검출 도구를 정밀하게 조정하려면 아래 절차를 따르세요:

1. 필요한 경우, 고급 이미지 분석(Advanced image analysis)을 활성화하십시오 (1). 이 기능을 활성화하면 인식 품질이 향상됩니다. 특히, 카메라의 특성이나 설정이 요구사항을 완전히 충족하지 않거나 날씨가 좋지 않은 상황에서 유용합니다. 프레임의 처리 시간이 프레임 크기에 따라 20~30% 증가할 수 있습니다. 일반적인 조건에서는 인식 품질에 영향을 주지 않습니다.


2. 카메라에 대해 큰 각도로 촬영된 번호판을 인식하려면 왜곡된 번호판 이미지 인식 알고리즘(Algorithm of recognition of distorted LP image) 항목에서 예를 선택하십시오 (2).
3. 이미지 대비 임계값을 설정하십시오 (3). 기본값은 40입니다. 이미지 품질이 높을 경우, 이 값을 50~60으로 높이십시오. 이미지의 대비가 낮을 경우, 이 값을 낮추십시오.

4. 화각(FOV) 내에서 다양한 크기의 번호판이 예상된다면 번호판 고급 검색 알고리즘(LP advanced search algorithm)을 활성화하십시오 (4). 이 설정은 번호판의 최대 및 최소 너비를 고려하며, 경우에 따라 인식 품질을 높이고 CPU 부하를 최적화하는 데 도움이 됩니다.

5. 번호판 인식 이벤트를 설정하려면:

   1. 정확한 번호판 인식 결과로 간주할 최소 유사도(%)를 설정하십시오 (7). 이 값은 인식 결과와 사전에 등록된 번호판 템플릿 간의 유사도 기준입니다. 이 값을 이용해 신뢰도에 따라 결과를 필터링할 수 있습니다.

   2. 기본적으로, 번호판을 포함한 트랙이 화각에서 사라진 후에 번호판 인식 이벤트가 등록됩니다. 등록 시점을 초 단위 타임아웃(8)으로 설정하거나, LP 표시 품질 필드(5)에 지정된 유사도 비율에 도달하는 시점으로 설정할 수 있습니다. 두 매개변수가 모두 0이 아닌 값으로 설정된 경우, 먼저 충족되는 조건에 따라 인식 이벤트가 등록됩니다.

      Note

      LP 표시 품질 매개변수 값은 최소 유사도 값보다 낮아서는 안 됩니다.

6. 인식 스레드의 최대 개수를 지정하십시오 (6). 이 값이 0이면, 인식 프로세스는 이를 시작한 동일한 스레드에서 실행됩니다.

   Important

   모든 NPR 감지 도구에서 이 매개변수의 누적 값은 다음을 초과해서는 안 됩니다:

   • 라이선스로 허용된 인식 스레드 수 (라이선스는 lsvpwcutility를 통해 확인하십시오)
   • CPU 코어 수
   • 100

7. 트래커 타임아웃(초) 필드에서 차량 추적을 리셋할 시간 간격(초)을 설정하십시오 (9).

   Note

   이 설정은 예를 들어, 번호판이 일시적으로 가려졌다가 다시 화면에 나타날 때 같은 번호판이 다시 인식되는 이중 트리거 현상을 제거하는 데 사용됩니다.

   만약 트래커 타임아웃을 예상되는 차단 시간보다 더 긴 값으로 설정하면 감지 도구는 이중 트리거를 발생시키지 않습니다.

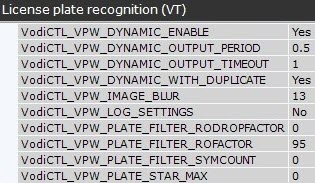

8. 필요한 경우, 추가 매개변수를 설정하십시오. 자세한 내용은 표를 참조하십시오.


   매개변수	설명
   VodiCTL_VPW_DYNAMIC_ENABLE	번호판 인식 동적 기능을 활성화/비활성화합니다 (기본적으로 동적 기능은 활성화되어 있음). 값이 Yes인 경우, 추적이 활성화되고 번호판은 여러 프레임을 통해 인식됩니다. 값이 No인 경우, 추적이 비활성화되며 번호판은 각 프레임에서 독립적으로 인식되고, 품질은 0에서 100%까지 달라질 수 있습니다.
   VodiCTL_VPW_DYNAMIC_OUTPUT_PERIOD	인식 결과가 사용자에게 표시되는 시간 간격 (마이크로초 단위). 이 매개변수는 VodiCTL_VPW_DYNAMIC_WITH_DUPLICATE 매개변수가 설정된 경우에만 사용할 수 있습니다.
   VodiCTL_VPW_DYNAMIC_OUTPUT_TIMEOUT	인식 결과가 사용자에게 표시되기 전에 번호판을 모니터링해야 하는 최소 시간 (마이크로초 단위). 이 매개변수는 "동적(Dynamic)" 모드가 켜져 있을 때만 사용할 수 있습니다. 이 모드에서는 차량의 궤적을 모니터링하고, 사용자에게 번호판 인식 결과가 즉시 표시되지 않고, 설정된 시간이 지난 후에 표시됩니다. 이 경우, 첫 번째 인식 결과는 더 높은 품질의 결과로 교체되며, 이후 사용자에게 표시됩니다. 이 매개변수에 대해 값이 0으로 설정되면, 사용자는 감지된 번호판의 첫 번째 인식 결과를 받게 됩니다. 이 매개변수에 설정된 시간이 만료되면 번호판의 궤적 모니터링이 계속되며, 번호판이 프레임에서 사라질 때까지 추적됩니다.
   VodiCTL_VPW_DYNAMIC_WITH_DUPLICATE	번호판 인식 결과의 주기적인 출력을 활성화/비활성화합니다.
   VodiCTL_VPW_IMAGE_BLUR	내부 사용을 위한 매개변수입니다. 설정 권장 값은 13입니다.
   VodiCTL_VPW_LOG_SETTINGS	모든 인식 매개변수의 로그 기록을 활성화/비활성화합니다.
   VodiCTL_VPW_PLATE_FILTER_RODROPFACTOR	이미지 밀도에 따른 번호판 필터 계수 — 흰색 픽셀과 전체 픽셀의 비율 (두 번째 전략). 이 매개변수의 값은 부호 없는 정수로, 이미지 임계값에 사용되며, 최적의 값은 개발자가 자체 테스트 샘플을 사용하여 결정합니다. 이 매개변수는 서비스용으로 간주되며, 기술 지원 전문가의 권장 사항에 따라 설정되어야 합니다.
   VodiCTL_VPW_PLATE_FILTER_ROFACTOR	이미지 밀도에 따른 번호판 필터 계수 — 흰색 픽셀과 전체 픽셀의 비율 (첫 번째 전략). 이 매개변수의 값은 부호 없는 정수로, 이미지 임계값에 사용되며, 최적의 값은 개발자가 자체 테스트 샘플을 사용하여 결정합니다. 이 매개변수는 서비스용으로 간주되며, 기술 지원 전문가의 권장 사항에 따라 설정되어야 합니다.
   VodiCTL_VPW_PLATE_FILTER_SYMCOUNT	번호판에서 인식된 최소 문자 수를 기준으로 간단한 번호판 필터 알고리즘을 활성화/비활성화합니다. 알고리즘이 활성화되면 (매개변수 값이 0보다 큰 경우), 예상 번호판에서 기하학적 형태와 비율을 기반으로 문자 검색이 수행됩니다. 만약 이 매개변수에서 지정된 것보다 적은 문자가 예상 번호판에서 인식되면, 해당 번호판은 번호판으로 간주되지 않습니다. 즉, 이 매개변수 값은 기본 알고리즘이 사용될 때 예상 번호판에 반드시 포함되어야 할 최소 문자 수입니다.
   VodiCTL_VPW_PLATE_STAR_MAX	번호판에서 인식되지 않은 최대 문자 수로, 이 수치 이내일 경우 결과가 여전히 번호판 인식 결과로 간주됩니다.

9. 적용 버튼을 클릭하세요.
